Термодиффузионная обработка (ТДЦ)

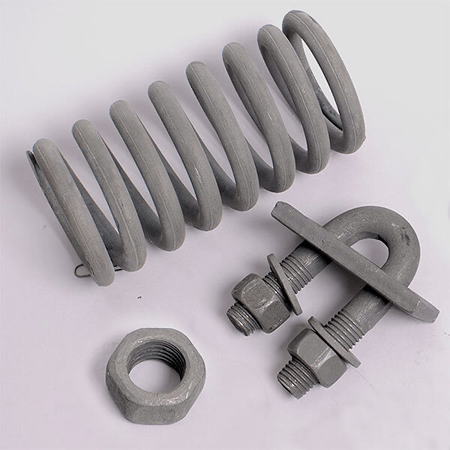

Термодиффузионная обработка (ТДЦ) металлических поверхностей цинком (шерардизация) – относительно новый метод обработки металлоконструкций. Он заключается в нанесении цинка на поверхность деталей при высокой температуре, что приводит к смешиванию молекул покрытия и основы.

Данный способ обработки обеспечивает металлоконструкциям надежную антикоррозийную защиту, а также предупреждает преждевременный износ металла, как следствие – позволяет увеличить срок службы.

ДОСТОИНСТВА И НЕДОСТАТКИ ТЕХНОЛОГИИ

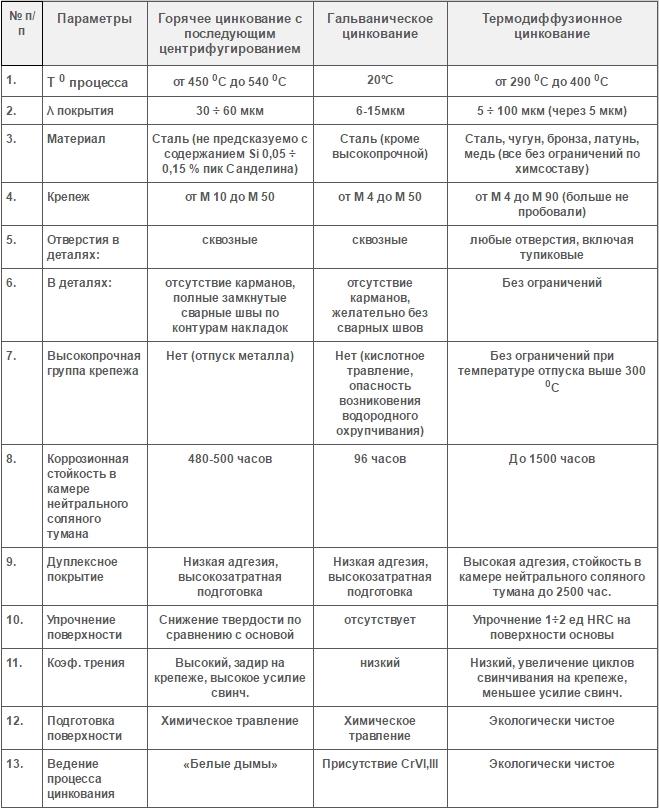

Термодиффузионный метод обработки металла, в отличие от других технологий, имеет ряд очевидных преимуществ:

• Цинковое покрытие ложится равномерно, а поверхность приобретает хорошую адгезию и стабильные защитные качества.
• Альтернатива нержавеющей стали. Срок службы до 50 лет.
• Равномерность и контроль толщины ТДЦ обеспечивает многократную и легкую свиниваемость резьбовых соединений.
• Превосходит другие виды цинкования. Покрытие устойчиво к истиранию без потери антикоррозийных свойств.
• Есть возможность регулировать толщину цинкового покрытия, причем – в широком диапазоне в зависимости от установленных требований.
• Покрытие исключает контактную коррозию при взаимодействии с алюминием и его сплавами.
• Благодаря тонкому поверхностному слою обработке могут подвергаться детали небольшого размера.
• Отсутствие риска водородного охрупчивания.

НЕСМОТРЯ НА МНОЖЕСТВО ДОСТОИНСТВ, ДАННАЯ ТЕХНОЛОГИЯ ИМЕЕТ НЕКОТОРЫЕ НЕДОСТАТКИ:

• Поверхность после обработки имеет неэстетичный серый цвет. Для повышения привлекательности покрытия на предварительно созданный слой цинка необходимо нанести дополнительный декоративный слой. Однако возможность нанесения декоративного слоя не предусмотрена требованиями действующих ГОСТов. Поэтому если декоративные свойства для оцинкованных деталей не выступают первостепенными, серый цвет изделия не считается недостатком.
• Технологию можно применять только в отношении изделий, размеры которых не ограничиваются объемом печи нагрева и не превышают габариты самого герметичного бокса.

ТРЕБОВАНИЯ ГОСТ Р 9.316-2006 К ТЕРМОДИФФУЗИОННЫМ ЦИНКОВЫМ ПОКРЫТИЯМ

Согласно требованиям настоящего нормативного акта, термодиффузионные покрытия из цинка, в зависимости от толщины слоя, относятся к разным классам, а именно:

• 1-й класс – от 6 до 9 мкм;
• 2-й класс – от 10 до 15 мкм;
• 3-й класс – от 16 до 20 мкм;
• 4-й класс – от 21 до 30 мкм;
• 5-й класс – от 40 до 50 мкм.

Однако толщина покрытия не ограничивается показателем в 50 мкм. Просто о большей толщине не упоминается в положениях ГОСТ. Поэтому по согласованию с изготовителем клиент может заказать обработку изделий цинковым покрытием требуемой толщины. Но в этом случае цинковое покрытие будет считаться нестандартным.

Наша компания может выполнить термодиффузионную обработку крепежа по вашим стандартам (толщина покрытия) в минимальные сроки. Стандартный срок покрытия – 7-10 рабочих дней, если производство не загружено. Для консультации, свяжитесь с нами любым удобным для вас способом.
