| Характеристика | Значение |
|---|---|
| Стандарт | DIN 127 |
| Исполнение | B — концы плоские — обычный гровер |
| Аналог | ГОСТ 6402-70 — российский аналог по назначению (сечение по ГОСТу своё, ближе всего лёгкая Л) |
| Группа | DIN 127 нерж. A2 |
| Диаметр | M10 |
| Отверстие | 10,2 мм |
| Наружный диаметр | 18,1 мм |
| Толщина шайбы | 2,2 мм |
| Класс прочности | А2-70 |
| Покрытие | без покрытия |
| Материал | нерж. А2 |
| Единица | шт |
| Вес 1 шт | 2,38 г (взвешено) |
| Справочник | ГОСТ 6402-70 полностью → |
| Наличие | в наличии |
Шайба пружинная М10 DIN 127 (аналог — ГОСТ 6402-70): у DIN 127 лента 3,5 × 2,2 мм; по ГОСТу для М10 — лёгкая Л 2,5 × 2,0, нормальная Н 2,5 × 2,5, тяжёлая Т 3,0 × 3,0, особо тяжёлая ОТ 3,5 × 3,5 мм, отверстие 10,2 мм.
| Отверстие d (min) | 10,2 мм, допуск +0,70 |
| Лёгкая Л: b × s | 2,5 × 2,0 мм |
| Нормальная Н: b × s | 2,5 × 2,5 мм |
| Тяжёлая Т: b × s | 3,0 × 3,0 мм |
| Особо тяжёлая ОТ: b × s | 3,5 × 3,5 мм |
| Высота развода h1 = 2s ± 15 % | Л 4,0 · Н 5,0 · Т 6,0 · ОТ 7,0 мм |
| Отгиб концов k (исп. 2, Л и Н), не более | 0,3 мм |
| DIN 127 B для сравнения: b × s | 3,5 × 2,2 мм |
| Масса 1000 шт по ГОСТу (сталь) | Л 1,608 · Н 2,010 · Т 2,984 · ОТ 4,212 кг |
| Упругая сила (сталь 65Г) | Л 114 · Н 339 · Т 770 · ОТ 1490 Н |

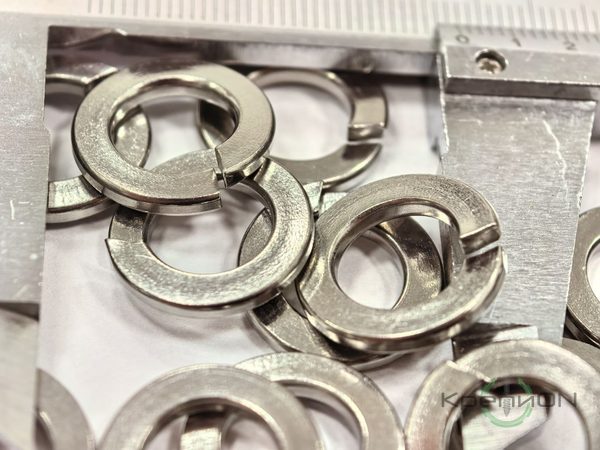

Шайба пружинная DIN 127 B М10 из нержавеющей стали A2, марка 1.4310. Российский аналог ГОСТ 6402-70 М10 из стали 12Х18Н10Т.
Внутренний диаметр для М10 10,2 мм. Исполнение B означает, что концы витка гладкие, без отогнутых усиков, как у исполнения A. Гровер B не царапает поверхность и подходит для окрашенных и полированных деталей.
Сталь 1.4310, она же X10CrNi18-8 или AISI 301, это хромоникелевая пружинная нержавейка группы A2. Она держит упругость и не ржавеет на улице, в воде, в пищевом и химическом производстве. До навивки сталь немагнитная, после навивки витка может слабо притягиваться магнитом, это нормально и на стойкость к коррозии не влияет.
Шайба стопорит гайку и болт М10 от самоотвинчивания при вибрации. Её ставят в оборудование из нержавейки, на фасады, ограждения, лодки и прицепы, в узлы, которые часто моют.
Вопросы покупателей
Чем DIN 127 B отличается от ГОСТ 6402-70? У ГОСТ сечение витка квадратное, у DIN 127 прямоугольное. По посадке на М10 шайбы взаимозаменяемы.
С каким крепежом ставить? С болтами и гайками из той же нержавейки A2, чтобы на соединении не пошла контактная коррозия.
Чем A2 отличается от A4? A4 содержит молибден и лучше держит морскую воду и хлор. Для обычной улицы и влажных цехов хватает A2.
Гровер DIN 127 B М10 A2 есть на складе КРЕПИОН в Санкт-Петербурге. Продаём от 1 штуки и упаковками, работаем с организациями по безналичному расчёту, отгружаем самовывозом и доставкой. Телефон +7 (812) 331-46-67, сайт krepion.ru.
