| Характеристика | Значение |
|---|---|
| Стандарт | DIN 127 |
| Исполнение | B — концы плоские — обычный гровер |
| Аналог | ГОСТ 6402-70 — российский аналог по назначению (сечение по ГОСТу своё, ближе всего лёгкая Л) |
| Группа | DIN 127 / ГОСТ 6402-70 |
| Диаметр | M20 |
| Отверстие | 20,2 мм |
| Наружный диаметр | 33,6 мм |
| Толщина шайбы | 4 мм |
| Покрытие | без покрытия |
| Материал | сталь |
| Единица | шт |
| Справочник | ГОСТ 6402-70 полностью → |
| Наличие | под заказ |
Шайба пружинная М20 DIN 127 (аналог — ГОСТ 6402-70): у DIN 127 лента 6,0 × 4,0 мм; по ГОСТу для М20 — лёгкая Л 5,5 × 4,0, нормальная Н 4,5 × 4,5, тяжёлая Т 5,5 × 5,5, особо тяжёлая ОТ 6,0 × 6,0 мм, отверстие 20,5 мм.
| Отверстие d (min) | 20,5 мм, допуск +0,84 |
| Лёгкая Л: b × s | 5,5 × 4,0 мм |
| Нормальная Н: b × s | 4,5 × 4,5 мм |
| Тяжёлая Т: b × s | 5,5 × 5,5 мм |
| Особо тяжёлая ОТ: b × s | 6,0 × 6,0 мм |
| Высота развода h1 = 2s ± 15 % | Л 8,0 · Н 9,0 · Т 11,0 · ОТ 12,0 мм |
| Отгиб концов k (исп. 2, Л и Н), не более | 0,4 мм |
| DIN 127 B для сравнения: b × s | 6,0 × 4,0 мм |
| Масса 1000 шт по ГОСТу (сталь) | Л 14,33 · Н 12,69 · Т 19,70 · ОТ 23,89 кг |
| Упругая сила (сталь 65Г) | Л 434 · Н 866 · Т 2107 · ОТ 3077 Н |
Пружинная шайба (гровер) DIN 127 исполнения B с прямыми концами, аналог ГОСТ 6402-70. Под резьбу М20: внутренний диаметр 20,2 мм, наружный 33,6 мм, толщина 4 мм. Пружинная сталь после закалки, без покрытия. Отгружаем со склада в Санкт-Петербурге, ближайшая дата в таблице складов выше.
| Под резьбу | М20 |
| Внутренний диаметр d1 | 20,2 мм |
| Наружный диаметр d2 | 33,6 мм |
| Толщина s | 4 мм |
| Исполнение | B, концы прямые, без зацепов |
| Материал | пружинная сталь, закалка |
| Покрытие | без покрытия |
Где применяют

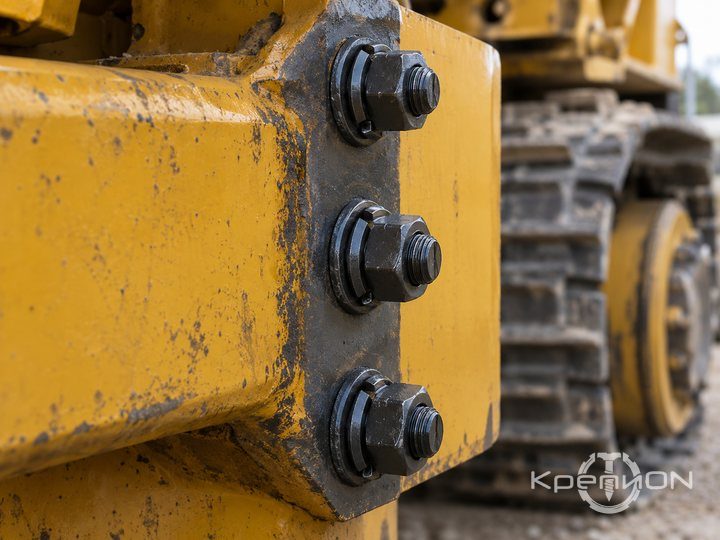

Гроверы ставят под гайки на рамах, кронштейнах, корпусах двигателей и насосов, на сельхозтехнике и автомобилях.
Шайба М20 идёт на крупные болты: опоры, фундаменты станков, балки, тяжёлые рамы.
Шайбу делают из пружинной стали и закаливают, иначе после первой затяжки она осядет и перестанет пружинить. Твёрдые концы упираются в металл и держат гайку.
Чёрную шайбу без покрытия ставят в машины и механизмы в помещении, где крепёж в смазке. Для улицы и сырости берут оцинкованную шайбу, для воды и химии нержавеющую.
Отгружаем со склада в Санкт-Петербурге, дата отгрузки по каждому складу в таблице выше. С партией идут счёт с НДС 22 %, УПД и сертификат качества. Работаем с предприятиями ОПК по 275-ФЗ, с заводами и ремонтными службами.
По России отправляем транспортной компанией. Большую партию или другой размер рассчитаем по спецификации.
Частые вопросы
Размеры близкие, для обычной сборки шайбы взаимозаменяемы. Разница в толщине и диаметрах на десятые доли миллиметра: например, у DIN 127 B под М20 толщина 4 мм, у нормальной шайбы ГОСТ 6402 4,5 мм.
У исполнения A концы отогнуты зацепами, у исполнения B концы прямые. Сейчас почти везде продают исполнение B.
Да. Пришлите размер, материал и количество, рассчитаем цену и срок.
Счёт, УПД и сертификат качества КРЕПИОН на партию: стандарт, марка стали, номер плавки, количество.
Аналоги и близкие стандарты: ГОСТ 6402-70 (шайба пружинная нормальная). DIN 7980 не аналог: это шайба под винты с цилиндрической головкой, у неё другой наружный диаметр.
