| Характеристика | Значение |
|---|---|
| Стандарт | DIN 1481 |
| Аналог | ГОСТ 14229-93, ISO 8752 |
| Группа | Штифт DIN 1481 |
| Диаметр | Ø5 |
| Длина | 20 мм |
| Материал | сталь |
| Единица | шт |
| Наличие | в наличии |
Штифт пружинный Ø5 тяжёлой серии: d1 до установки — 5,4–5,6 мм, толщина стенки s — 1 мм, срез не менее 17,54 кН.
| Диаметр (номинал) | Ø5 мм |
| Диаметр до запрессовки d1 | 5,4–5,6 мм |
| Диаметр торца d2 | 3,4 мм |
| Толщина стенки s | 1 мм |
| Усилие двойного среза, мин. | 17,54 кН |
| Стандартные длины | 4–160 мм |
| Отверстие под штифт | Ø5 мм (по номиналу) |
Размеры по таблице ISO 8752 (DIN 1481 отозван; таблицы идентичны по справочнику). Усилие среза — для стали и мартенситной нержавеющей стали. Длина l указана в названии товара.

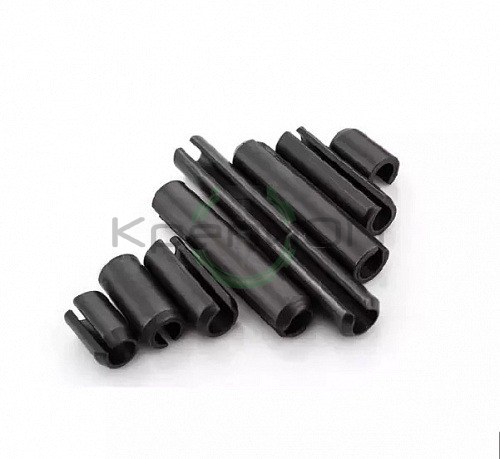

Штифт пружинный разрезной (втулочный) DIN 1481 5х20 / ГОСТ 14229-93 / ISO 8752 — Штифт пружинный РАЗРЕЗНОЙ (втулочный) — свёрнутая трубка с продольным разрезом. Ставится в обычное сверлёное отверстие без развёртки: при забивании сжимается и держится распором. Прощает разброс диаметра отверстия и хорошо работает на вибрации. Самый ходовой штифт там, где точность посадки не критична.
Аналоги и близкие стандарты: ГОСТ 14229-93, ISO 8752
Штифты — цилиндрические и пружинные элементы для точной фиксации деталей и работы на срез. DIN 7, DIN 1481 и аналоги ГОСТ.
