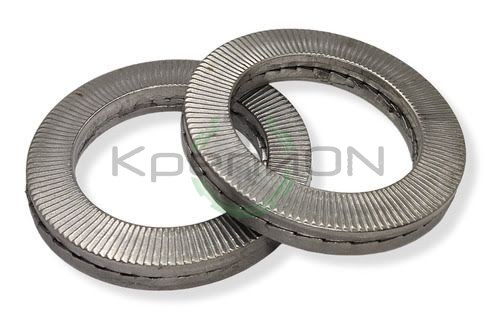

Шайба стопорная самоконтрящаяся DIN 25201 М12 А4 — фото

DIN 25201 Шайба стопорная самоконтрящаяся

M12 · класс А4 · без покрытия
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 25201 М12
шайба стопорная самоконтрящаяся · под М12 · нерж. А4 · без покрытия
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 25201
АналогКонструкция Nord-Lock
ГруппаDIN 25201 Nord-lock
ДиаметрM12
Класс прочностиА4
Покрытиебез покрытия
Материалнерж. А4
Единицашт
Наличиев наличии

Размеры по DIN 25201 — M12 (каталог изготовителя)

Весь DIN 25201 →
Чертёж: Шайба DIN 25201
Схема КРЕПИОН. Нажмите, чтобы открыть крупно

Шайба M12 стопорная клиновая (пара): отверстие 13 мм, наружный диаметр 19,5 мм, толщина пары 2,5 мм.

Исполнениеобычное
Отверстие d113 мм
Наружный диаметр d219,5 мм
Толщина пары T2,5 мм (у другого изготовителя 2,7 мм)
Поставка и установкапарой, клиньями друг к другу, ребрами наружу
Материал по каталогунержавеющая сталь, размеры те же, что у стальных
Массаоколо 2,9 кг на 1000 пар стальных
Аналог по ГОСТнет

Размеры по каталогу изготовителя клиновых шайб с пометкой DIN 25201. Материал и покрытие этой позиции указаны выше в характеристиках.

Отзывы

Загружаю…

Описание

Шайба стопорная самоконтрящаяся DIN 25201 М12 А4 — Шайба КЛИНОВАЯ САМОКОНТРЯЩАЯСЯ, ставится только ПАРОЙ. Снаружи радиальные зубья цепляются за гайку и за деталь, внутри — клиновые скосы. Стронуться гайка может лишь подняв клин, а подъём клина распирает соединение и увеличивает натяг. Держит там, где обычные стопоры сдаются: ударная и знакопеременная нагрузка.

Аналоги и близкие стандарты: Конструкция Nord-Lock
