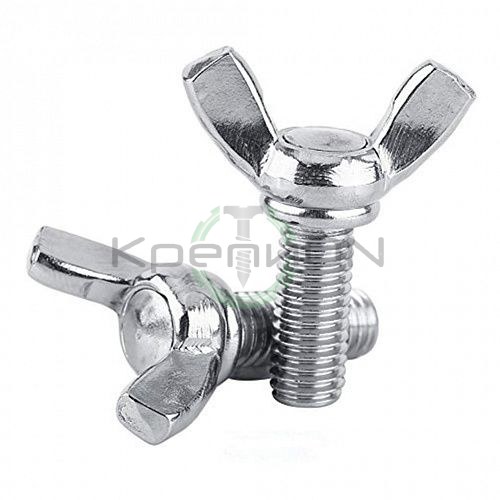

Винт-барашек DIN 316 М10х40 цинк — фото
Другие длины
M10×16 M10×20 M10×25 M10×30 M10×35 M10×40 M10×50 M10×60

DIN 316 Винт-барашек

M10 × 40 · гальв. цинк
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 316 М10х40
винт-барашек · резьба М10 · длина 40 мм · сталь · гальв. цинк
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 316
Аналог—
ГруппаDIN 316 цинк
ДиаметрM10
Длина40 мм
Шаг резьбы1,5 мм (крупный)
Покрытиегальв. цинк
Материалсталь
Единицашт
ФасовкаСклад 2 С2-1: упаковка 100 шт · Склад 3 С3-1: упаковка 25 шт · Склад 3 С3-3: упаковка 25 шт · Склад Регион Р1: поштучно · Склад Регион Р2: упаковка 50 шт · Склад Регион Р6: упаковка 100 шт
Наличиев наличии

Размеры по DIN 316 — М10 (справочные данные)

Весь DIN 316 →
Чертёж: Винт-барашек DIN 316
Рисунок по DIN 316:1998-07 в оформлении КРЕПИОН — нажмите, чтобы открыть крупно

Винт-барашек М10 со скруглёнными крыльями: размах 48 мм, высота 23 мм.

РезьбаМ10, шаг 1,5 мм
Размах крыльев e48-51 мм
Высота барашка h23-25 мм
СтупицаØ17-20 мм у опоры, высота 8-12 мм
Толщина крыла3,6-4,4 мм у верхушки, 4,6-5,4 мм у ступицы
Без резьбы под головкойне больше 4,5 мм

Размеры по таблице DIN 316:1998-07 (действует издание 2016 г.). Затягивается рукой, на силовые соединения не ставят. Длина l в названии товара.

Отзывы

Загружаю…

Описание

Винт-барашек DIN 316 М10х40 цинк — Винт-барашек: вместо головки два крыла, заворачивается и отворачивается руками без инструмента. Для узлов частой разборки — кожухи, ограждения, регулировки, оснастка. В каталоге две формы, они сильно отличаются по массе и цене: американская (штампованная, лёгкая) и немецкий тип GT (литая, тяжёлая).

Аналоги и близкие стандарты: —

Винты — резьбовой крепёж, который затягивают инструментом, а не гаечным ключом. С головкой под шлиц, крест или внутренний шестигранник (DIN 912, 7985, 965, 7991) — для прижимных и потайных соединений. Без головки, установочные (DIN 913, 914, 915, 916, 551, 553) — вворачиваются заподлицо и держат ступицу, шкив или кольцо на валу от проворота. Сталь и нержавейка А2/А4.
