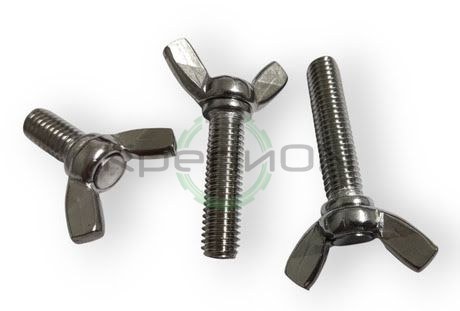

Винт-барашек DIN 316 М4х20 нерж А2-70 — фото
Другие длины
M4×10 M4×12 M4×16 M4×20 M4×25 M4×30

DIN 316 Винт-барашек

M4 × 20 · класс А2-70 · без покрытия
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 316 М4х20
винт-барашек · резьба М4 · длина 20 мм · класс А2-70 · нерж. А2 · без покрытия
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 316
Аналог—
ГруппаDIN 316 нерж. А2
ДиаметрM4
Длина20 мм
Шаг резьбы0,7 мм (крупный)
Класс прочностиА2-70
Покрытиебез покрытия
Материалнерж. А2
Единицашт
ФасовкаСклад Регион Р1: поштучно · Склад Регион Р2: упаковка 200 шт · Склад Регион Р3: упаковка 100 шт
Наличиев наличии

Размеры по DIN 316 — М4 (справочные данные)

Весь DIN 316 →
Чертёж: Винт-барашек DIN 316
Рисунок по DIN 316:1998-07 в оформлении КРЕПИОН — нажмите, чтобы открыть крупно

Винт-барашек М4 со скруглёнными крыльями: размах 18 мм, высота 8,5 мм.

РезьбаМ4, шаг 0,7 мм
Размах крыльев e18-20 мм
Высота барашка h8,5-10,5 мм
СтупицаØ6-8 мм у опоры, высота 3,2-4,6 мм
Толщина крыла1,1-1,9 мм у верхушки, 1,7-2,3 мм у ступицы
Без резьбы под головкойне больше 2,1 мм

Размеры по таблице DIN 316:1998-07 (действует издание 2016 г.). Затягивается рукой, на силовые соединения не ставят. Длина l в названии товара.

Отзывы

Загружаю…

Описание

Винт-барашек DIN 316 М4х20 нерж А2-70 — Винт-барашек: вместо головки два крыла, заворачивается и отворачивается руками без инструмента. Для узлов частой разборки — кожухи, ограждения, регулировки, оснастка. В каталоге две формы, они сильно отличаются по массе и цене: американская (штампованная, лёгкая) и немецкий тип GT (литая, тяжёлая).

Аналоги и близкие стандарты: —

Винты — резьбовой крепёж, который затягивают инструментом, а не гаечным ключом. С головкой под шлиц, крест или внутренний шестигранник (DIN 912, 7985, 965, 7991) — для прижимных и потайных соединений. Без головки, установочные (DIN 913, 914, 915, 916, 551, 553) — вворачиваются заподлицо и держат ступицу, шкив или кольцо на валу от проворота. Сталь и нержавейка А2/А4.
