| Характеристика | Значение |
|---|---|
| Стандарт | DIN 316 |
| Аналог | — |
| Группа | DIN 316 цинк |
| Диаметр | M5 |
| Длина | 10 мм |
| Шаг резьбы | 0,8 мм (крупный) |
| Покрытие | гальв. цинк |
| Материал | сталь |
| Единица | шт |
| Фасовка | Склад 2 С2-1: упаковка 200 шт · Склад 3 С3-1: упаковка 100 шт · Склад 3 С3-3: упаковка 100 шт · Склад 3 С3-5: поштучно · Склад Регион Р1: поштучно · Склад Регион Р2: упаковка 200 шт · Склад Регион Р6: упаковка 200 шт |
| Наличие | в наличии |

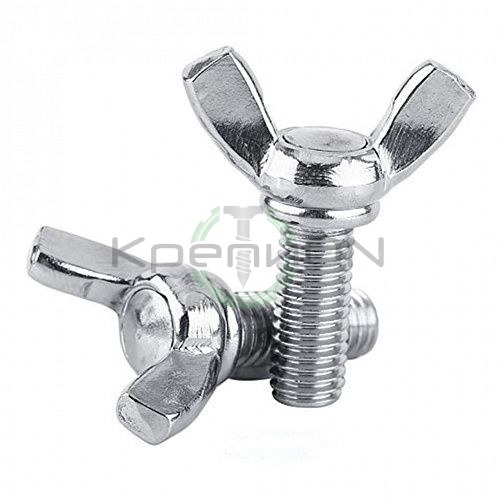

Винт-барашек М5 со скруглёнными крыльями: размах 24 мм, высота 11 мм.
| Резьба | М5, шаг 0,8 мм |
| Размах крыльев e | 24-26 мм |
| Высота барашка h | 11-13 мм |
| Ступица | Ø8-11 мм у опоры, высота 4-6,5 мм |
| Толщина крыла | 1,5-2,3 мм у верхушки, 2,3-2,8 мм у ступицы |
| Без резьбы под головкой | не больше 2,4 мм |
Размеры по таблице DIN 316:1998-07 (действует издание 2016 г.). Затягивается рукой, на силовые соединения не ставят. Длина l в названии товара.
Винт-барашек DIN 316 М5х10 цинк — Винт-барашек: вместо головки два крыла, заворачивается и отворачивается руками без инструмента. Для узлов частой разборки — кожухи, ограждения, регулировки, оснастка. В каталоге две формы, они сильно отличаются по массе и цене: американская (штампованная, лёгкая) и немецкий тип GT (литая, тяжёлая).
Аналоги и близкие стандарты: —
Винты — резьбовой крепёж, который затягивают инструментом, а не гаечным ключом. С головкой под шлиц, крест или внутренний шестигранник (DIN 912, 7985, 965, 7991) — для прижимных и потайных соединений. Без головки, установочные (DIN 913, 914, 915, 916, 551, 553) — вворачиваются заподлицо и держат ступицу, шкив или кольцо на валу от проворота. Сталь и нержавейка А2/А4.
