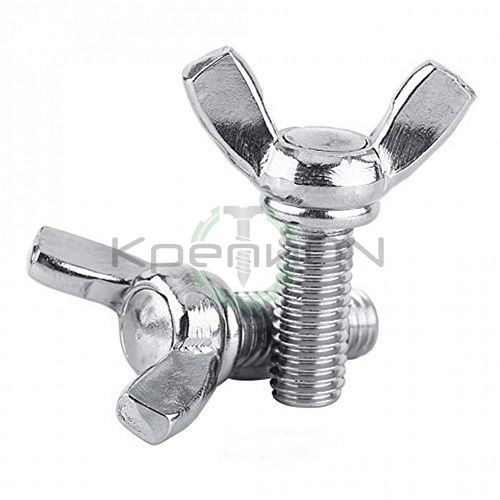

Винт-барашек DIN 316 М6х20 цинк — фото
Другие длины
M6×10 M6×12 M6×16 M6×20 M6×25 M6×30 M6×35 M6×40 M6×50 M6×60 M6×70

DIN 316 Винт-барашек

M6 × 20 · гальв. цинк
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 316 М6х20
винт-барашек · резьба М6 · длина 20 мм · сталь · гальв. цинк
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 316
Аналог—
ГруппаDIN 316 цинк
ДиаметрM6
Длина20 мм
Шаг резьбы1 мм (крупный)
Покрытиегальв. цинк
Материалсталь
Единицашт
ФасовкаСклад 2 С2-1: упаковка 100 шт · Склад 3 С3-1: упаковка 100 шт · Склад 3 С3-3: упаковка 100 шт · Склад Регион Р1: поштучно · Склад Регион Р2: упаковка 100 шт
Наличиев наличии

Размеры по DIN 316 — М6 (справочные данные)

Весь DIN 316 →
Чертёж: Винт-барашек DIN 316
Рисунок по DIN 316:1998-07 в оформлении КРЕПИОН — нажмите, чтобы открыть крупно

Винт-барашек М6 со скруглёнными крыльями: размах 30 мм, высота 15 мм.

РезьбаМ6, шаг 1 мм
Размах крыльев e30-33 мм
Высота барашка h15-17 мм
СтупицаØ10-13 мм у опоры, высота 5-8 мм
Толщина крыла1,5-2,3 мм у верхушки, 2,7-3,3 мм у ступицы
Без резьбы под головкойне больше 3 мм

Размеры по таблице DIN 316:1998-07 (действует издание 2016 г.). Затягивается рукой, на силовые соединения не ставят. Длина l в названии товара.

Отзывы

Загружаю…

Описание

Винт-барашек DIN 316 М6х20 цинк — Винт-барашек: вместо головки два крыла, заворачивается и отворачивается руками без инструмента. Для узлов частой разборки — кожухи, ограждения, регулировки, оснастка. В каталоге две формы, они сильно отличаются по массе и цене: американская (штампованная, лёгкая) и немецкий тип GT (литая, тяжёлая).

Аналоги и близкие стандарты: —

Винты — резьбовой крепёж, который затягивают инструментом, а не гаечным ключом. С головкой под шлиц, крест или внутренний шестигранник (DIN 912, 7985, 965, 7991) — для прижимных и потайных соединений. Без головки, установочные (DIN 913, 914, 915, 916, 551, 553) — вворачиваются заподлицо и держат ступицу, шкив или кольцо на валу от проворота. Сталь и нержавейка А2/А4.
