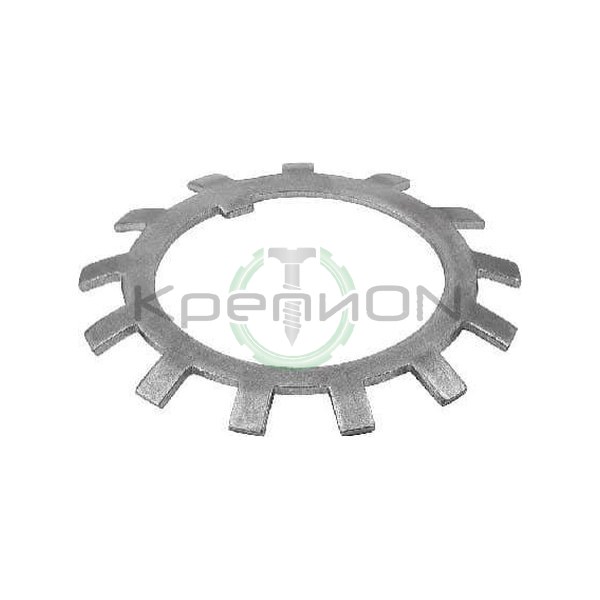

Шайба стопорная многолапчатая (MB) для круглых гаек DIN 5406 М17 — фото

DIN 5406 Шайба стопорная многолапчатая (MB) для круглых гаек

M17 · без покрытия
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 5406 М17
шайба стопорная многолапчатая (mb) для круглых гаек · под М17 · сталь · без покрытия
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 5406
ГруппаШайба DIN 5406
ДиаметрM17
Покрытиебез покрытия
Материалсталь
Единицашт
ФасовкаСклад 2 С2-1: упаковка 50 шт · Склад 3 С3-1: упаковка 100 шт · Склад 3 С3-3: упаковка 100 шт · Склад 3 С3-5: поштучно · Склад Регион Р6: упаковка 50 шт
Наличиеуточняйте наличие

Размеры по DIN 5406 — d1 17 (DIN 5406:2011-04)

Весь DIN 5406 →
Чертёж: Шайба DIN 5406
Чертеж DIN 5406, нажмите, чтобы открыть крупно

Шайба d1 17 стопорная многолапчатая, MB3, под гайку KM 3.

ОбозначениеMB3, под гайку KM 3
Отверстие d117 мм
Наружный диаметр d232 мм
Диаметр тела без лапок d324 мм
Ширина внутренней лапки e4 мм
Диаметр до кромки внутренней лапки f15,5 мм
Ширина наружной лапки b14 мм
Толщина s1 мм
Число наружных лапок11
Материал по стандартусталь с временным сопротивлением не менее 300 Н/мм²

Отзывы

Загружаю…

Описание

Шайбы — распределяют усилие затяжки и стопорят соединение: плоские DIN 125, увеличенные DIN 9021, пружинные (гроверы) DIN 127. Сталь оцинкованная и нержавеющая.

Опт и розница со склада, отгрузка в день заказа, доставка по всей России. Телефон: +7 (812) 331-46-67.
