| Характеристика | Значение |
|---|---|
| Стандарт | DIN 6916 |
| Группа | DIN 6916 |
| Диаметр | M16 |
| Наружный диаметр | 30 мм |
| Толщина шайбы | 4 мм |
| Материал | сталь |
| Единица | шт |
| Наличие | в наличии |

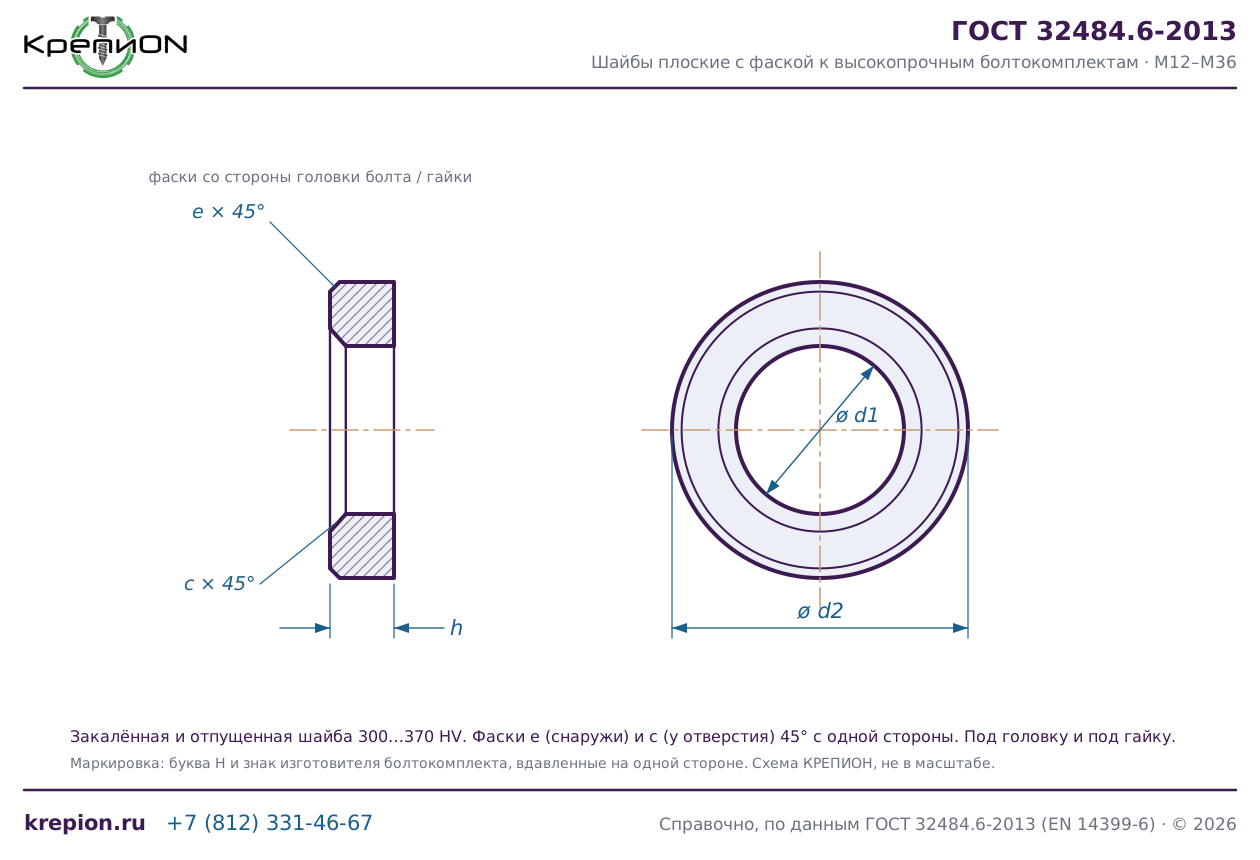

Шайба М16 DIN 6916 (размеры d1, d2, h по ГОСТ 32484.6-2013): к высокопрочному болту М16, плоская шайба с фаской, d2 30 мм, толщина 4 мм.
| Отверстие d1 | 17…17,27 мм |
| Наружный диаметр d2 | 29,48…30 мм |
| Толщина h | 4 мм (3,7…4,3) |
| Фаски по DIN 6916 | c не менее 1,6 мм, e около 1 мм по данным справочных систем (по ГОСТ 32484.6: c 1,8…1,9, e 0,75…1,5) |
| Твёрдость | 300…370 HV (31…38,5 HRC), закалка и отпуск |
| Куда ставить | под головку болта и под гайку |
| Маркировка | буква H и знак изготовителя болтокомплекта |
| Комплект | болтокомплекты ГОСТ 32484.3 (HR) и 32484.4 (HV) |
ГОСТ 32484.6-2013 действует в России с 01.07.2015 (приказ Росстандарта от 07.04.2014 № 319-ст). Статус и изменения →
Шайбы — распределяют усилие затяжки и стопорят соединение: плоские DIN 125, увеличенные DIN 9021, пружинные (гроверы) DIN 127. Сталь оцинкованная и нержавеющая.
