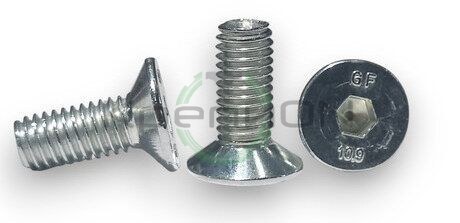

DIN 7991 Винт с потайной головкой и внутренним шестигранником

M20 × 100 · класс 10.9 · гальв. цинк
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 7991 М20х100
винт с потайной головкой и внутренним шестигранником · резьба М20 · длина 100 мм · класс 10.9 · сталь · гальв. цинк
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 7991
АналогISO 10642
ГруппаDIN 7991 / ISO 10642 (10.9)
ДиаметрM20
Длина100 мм
Шаг резьбы2,5 мм (крупный)
Класс прочности10.9
Покрытиегальв. цинк
Материалсталь
Единицашт
Наличиепод заказ, обычно 3–10 рабочих дней

Размеры по DIN 7991 — М20 (справочные данные)

Весь DIN 7991 →
Схема: Винт DIN 7991
Схема КРЕПИОН — нажмите, чтобы открыть крупно

Винт М20 с потайной головкой 90°: dk — 36 мм, высота k — 8,5 мм, шестигранник s — 12 мм.

РезьбаМ20, шаг 2,5 мм
Диаметр головки dk35,38–36 мм
Высота головки kдо 8,5 мм
Шестигранник под ключ s12 мм
Глубина шестигранника t5,9 мм
Длина резьбы b46 мм (при l ≤ 125)
Зенковка90°, под dk 36 мм

Справочные размеры DIN 7991 (издание 1986 г., отменён; вместо него — DIN EN ISO 10642, у которого головка крупнее). Длина L считается вместе с головкой и указана в названии товара.

Отзывы

Загружаю…

Описание

DIN 7991 Винт с потайной головкой и внутренним шестигранником М20х100 из стали класса прочности 10.9 с цинковым покрытием

Винт с потайной головкой 90° и внутренним шестигранником, аналог ISO 10642. Резьба М20 с шагом 2,5 мм, длина 100 мм вместе с головкой, диаметр головки 36 мм, ключ-шестигранник 12 мм. Сталь класса прочности 10.9. Покрытие гальванический цинк. Цену и срок рассчитаем по вашей заявке.

Срок по запросуСертификат качества с номером плавкиСчёт юрлицу с НДС 22 %Поставки по гособоронзаказу, 275-ФЗ

Как работает соединение

Схема соединения на винте DIN 7991 М20х100Винт с потайной головкой утоплен в зенковку детали заподлицо с поверхностью и ввёрнут в резьбовое отверстие корпуса. Длина l = 100 мм считается вместе с головкой, диаметр головки 36 мм.dk = 36 ммзенковка 90°шестигранник 12 ммl = 100 ммвместе с головкойМ20деталькорпус с резьбовым отверстием
В детали делают зенковку под 90°, головка садится в неё целиком и не выступает над поверхностью. Над винтом может ходить каретка, ложиться плита или ответная деталь. Затягивают ключом-шестигранником 12 мм.

Размеры по DIN 7991

РезьбаМ20, шаг 2,5 мм, поле допуска 6g
Длина100 мм
Класс прочности10.9
Диаметр головки dk36 мм
Высота головки k8,5 мм
Шестигранник под ключ s12 мм
Угол головки90°
Класс точностиA
Материалсталь
Покрытиегальв. цинк
Винт DIN 7991 М20х100 - 10.9
  • М20, резьба диаметром 20 мм с крупным шагом 2,5 мм
  • 100, длина винта вместе с головкой в миллиметрах
  • 10.9, класс прочности: предел прочности 1000 МПа, предел текучести 900 МПа

Где применяют

Потайные винты DIN 7991 с шестигранником в плите штампа и оснастке станка

Штампы, оснастка и станки

Плиты штампов, пресс-формы, кондукторы и направляющие станков собирают на потайных винтах. Головка не мешает: по плите ходит каретка, сверху ложится следующая деталь.

Потайная головка заодно центрирует деталь по зенковке, поэтому её ставят там, где нужна точная посадка.

Почему высокопрочная сталь

Стальные винты DIN 7991 делают классов прочности 8.8 и 10.9. Сталь закаливают и отпускают, винт выдерживает большой момент затяжки и не вытягивается.

Чёрный винт без покрытия ставят в станки и оснастку, где крепёж в масле. Оцинкованный берут для сборки в помещении и под навесом. Для воды и пищевых производств нужен винт из нержавеющей стали A2 или A4.

Для снабжения и закупок

Цену и срок рассчитаем по вашей заявке: пришлите размер, материал и количество. С партией идут счёт с НДС 22 %, УПД и сертификат качества. Работаем с предприятиями ОПК по 275-ФЗ, с заводами и ремонтными службами.

По России отправляем транспортной компанией из Санкт-Петербурга.

Частые вопросы

Чем DIN 7991 отличается от ISO 10642?

Это один и тот же винт с потайной головкой и шестигранником. ISO 10642 заменил DIN 7991, допуски на головку немного разные, но для обычной сборки винты взаимозаменяемы.

Можно ли ставить DIN 7991 вместо DIN 912 на нагруженный узел?

Не всегда. Конусная головка опирается на зенковку и держит меньшую нагрузку, чем цилиндрическая головка DIN 912 того же размера. В силовые соединения, где нужна полная прочность класса, ставят DIN 912.

Можно заказать другой размер или другую сталь?

Да. Пришлите размер, материал и количество, рассчитаем цену и срок.

Какие документы идут с партией?

Счёт, УПД и сертификат качества КРЕПИОН на партию: стандарт, марка стали, номер плавки, количество.

Аналоги и близкие стандарты: ISO 10642, ГОСТ Р ИСО 10642-2012. Близкий по виду ISO 14581 с потайной головкой под TORX.
