| Характеристика | Значение |
|---|---|
| Стандарт | DIN 988 |
| Группа | DIN 988 |
| Посадочный диаметр | 10 мм |
| Отверстие | 10 мм |
| Наружный диаметр | 16 мм |
| Толщина шайбы | 0,25 мм |
| Материал | сталь |
| Единица | шт |
| Наличие | в наличии |

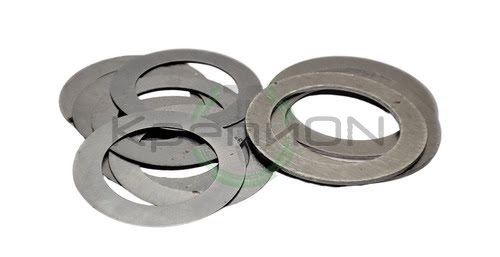

Шайба Ø10×16 регулировочная: отверстие 10 мм, наружный диаметр 16 мм.
| Отверстие d1 | 10 мм (от 10,04 до 10,19, D12) |
| Наружный диаметр d2 | 16 мм (от 15,77 до 15,95, d12) |
| Толщины регулировочных | 0,1, 0,15, 0,2, 0,3, 0,5, 1, 1,1, 1,2, 1,3, 1,4, 1,5, 1,6, 1,7, 1,8, 1,9, 2 мм. Наибольшая толщина равна номиналу, допуск в минус 0,03-0,05 мм |
| Толщина 0,25 мм | в DIN 988 такой толщины нет, ближайшие 0,2 и 0,3 мм. Шайбу выпускают сверх стандарта |
| Опорная шайба (S) этого размера | толщина 1,2 мм, закаленная 440-500 HV |
| Материал по стандарту | сталь St 2 K 50 (регулировочные), пружинная сталь (опорные) |
| Назначение | выбрать осевой люфт под стопорным кольцом |
Размеры по таблицам DIN 988. Толщина этой позиции указана выше в характеристиках.
сталь
Плоская кольцевая шайба задаёт осевое положение детали. Толщину подбирают по измеренному зазору и допустимому осевому ходу узла. Материал — сталь. Покрытие в карточке не указано.
Шайбу надевают на гладкую часть вала. Обе плоскости должны прилегать к опорным торцам.
