| Характеристика | Значение |
|---|---|
| Стандарт | ГОСТ 13941 |
| Аналог | DIN 472 (похоже по назначению, но кольцо эксцентрическое с ушками, размеры свои) |
| Группа | ГОСТ 13941-86 |
| Диаметр отверстия | Ø75 |
| Материал | сталь |
| Единица | шт |
| Справочник | ГОСТ 13941-86 полностью → |
| Наличие | уточняйте наличие |

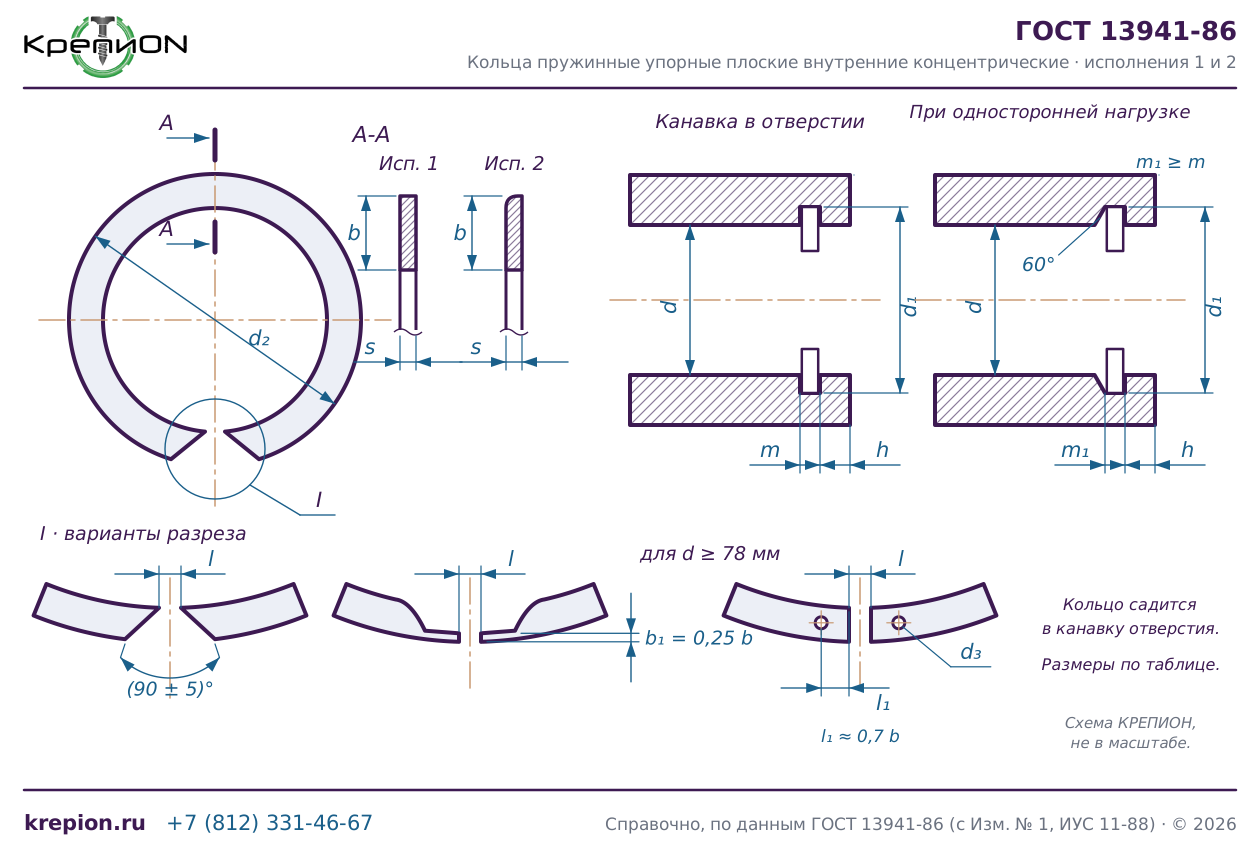

Кольцо Ø75 ГОСТ 13941-86: внутреннее концентрическое, в отверстие 75 мм, толщина 1,7 мм, канавка d₁ 78,0 мм, масса 1000 шт — 13,31 кг.
| Отверстие d / кольцо в свободном состоянии d₂ | 75 мм / 79,5 мм (+0,92/−0,46) |
| Толщина s × ширина b | 1,7 × 5,0 мм |
| Зазор в разрезе l, примерно | 18,0 мм |
| Отверстия под инструмент d₃ | нет |
| Канавка в отверстии: d₁ × m | 78,0 (+0,30) × 1,9 H13 мм |
| От канавки до торца h, не менее | 4,5 мм |
| Допускаемая осевая нагрузка | 90 кН |
| Материал, твёрдость (ГОСТ 13944-86) | сталь 65Г, HRCэ 44-49 |
| Масса 1000 шт (сталь) | 13,31 кг · 1 шт ≈ 13,31 г |
Кольцо стопорное внутреннее (в отверстие) ГОСТ 13941-86 d 75 — Кольцо пружинное упорное плоское ВНУТРЕННЕЕ концентрическое: ширина одинаковая по всей окружности, ушек нет. Ставится в канавку в отверстии корпуса и держит подшипник или втулку от осевого сдвига. По ГОСТ 13941-86 отверстия от 8 до 320 мм, допускаемая осевая нагрузка от 1,68 до 1018 кН, классы точности А, В, С, исполнения 1 и 2.
Аналоги и близкие стандарты: DIN 472 (похоже по назначению, но кольцо эксцентрическое с ушками, размеры свои)
Стопорные кольца — осевая фиксация на валу (DIN 471) и в отверстии (DIN 472). Пружинная сталь, фосфатирование.
