| Характеристика | Значение |
|---|---|
| Стандарт | ГОСТ 22036 |
| Аналог | ГОСТ 22037-76 (то же, класс точности А); прямого аналога DIN нет |
| Группа | Шпилька ГОСТ 22036 |
| Диаметр | M8 |
| Длина l (без ввинчиваемого конца) | 20 мм |
| Ввинчиваемый конец b₁ | 14 мм (1,6d) |
| Общая длина | 34 мм |
| Шаг резьбы | 1,25 мм |
| Класс прочности | 4.6 |
| Покрытие | гальв. цинк |
| Материал | сталь |
| Единица | шт |
| Наличие | под заказ |

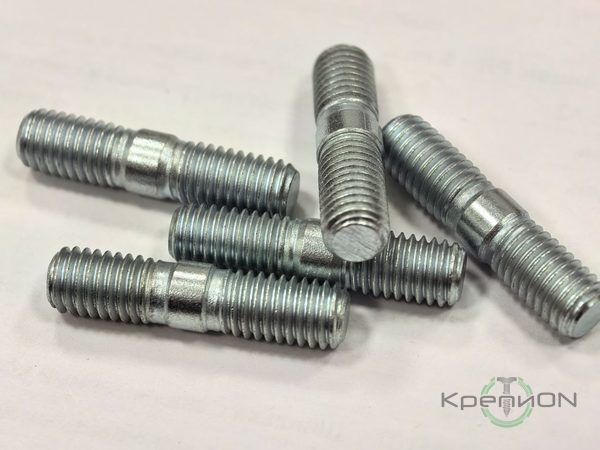

Шпилька с ввинчиваемым концом длиной 1,6d, класс точности В. Резьба М8 с шагом 1,25 мм, длина 20 мм без ввинчиваемого конца, полная длина 34 мм. Углеродистая сталь, класс прочности 4.6. Покрытие гальванический цинк. Делаем партиями под заказ, срок изготовления 3-4 недели.
| Резьба | М8, шаг 1,25 мм, поле допуска 6g |
| Длина l | 20 мм |
| Ввинчиваемый конец b₁ | 14 мм (1,6d) |
| Общая длина | 34 мм |
| Класс прочности | 4.6 |
| Класс точности | В |
| Материал | сталь |
| Покрытие | гальв. цинк |
Где применяют

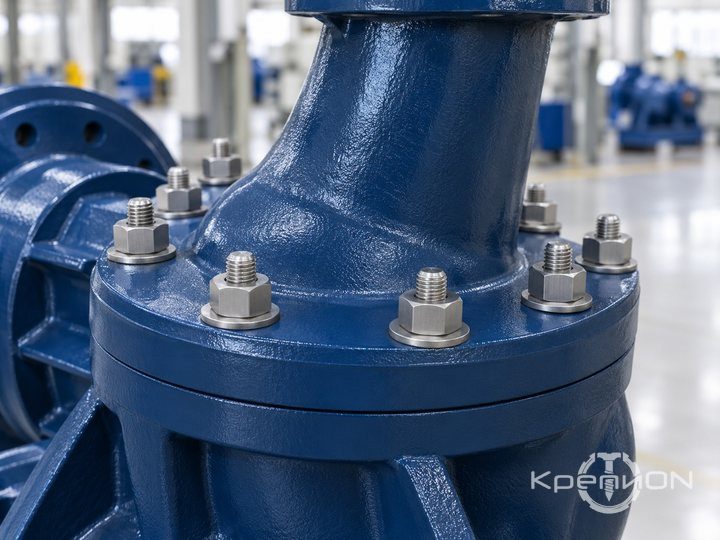

Крышки насосов, задвижек и клапанов крепят на шпильках, а не на болтах. Шпилька ввёрнута в чугунный корпус и остаётся в нём при каждом ремонте: крышку снимают, откручивая только гайки. Резьба в корпусе не изнашивается, и корпус не приходится менять из-за сорванного отверстия.
Длинный конец 1,6d рассчитан на серый и ковкий чугун: резьба в чугуне слабее, чем в стали, и держит нагрузку только на большей длине.

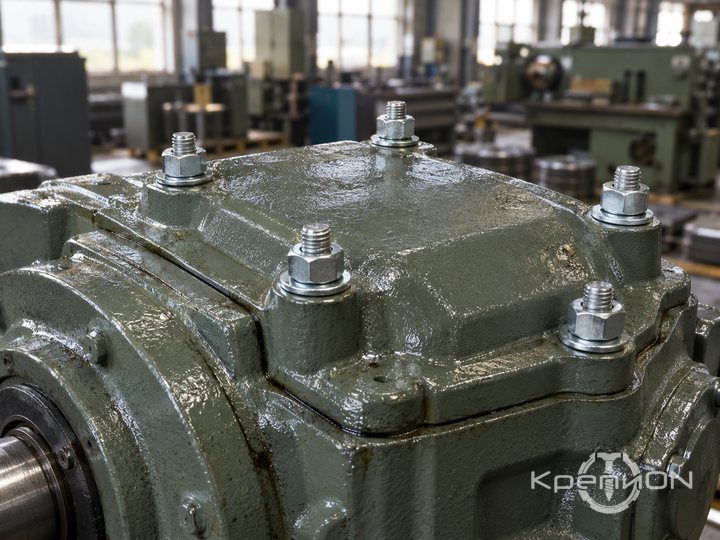

Крышки подшипников, фланцы и картеры крепят шпильками к чугунному корпусу. Машину регулярно вскрывают для ремонта, и шпилька бережёт резьбу корпуса: изнашивается гайка, а её поменять дёшево.
Цинк защищает сталь в цехе и под навесом, где нет постоянной влаги и химии. Для воды, пара и реактивов берут шпильку из нержавеющей стали.
Класс 4.6 значит: предел прочности 400 МПа, предел текучести 240 МПа. Это углеродистая сталь без закалки, крепёж из неё не хрупкий и выдерживает повторную затяжку.
Для крышек, фланцев и корпусов под умеренную нагрузку класса 4.6 хватает. Если соединение нагружено сильнее, берут класс 5.6, 8.8 или выше.
Изготовим партию по ГОСТ 22036-76 под вашу заявку за 3-4 недели. С партией идут счёт с НДС 22 %, УПД и сертификат качества с маркой стали и номером плавки. Работаем с предприятиями ОПК по 275-ФЗ, с заводами и ремонтными службами.
Отгрузка со склада в Санкт-Петербурге, по России отправляем транспортной компанией. Другую длину, сталь или класс прочности рассчитаем по спецификации или чертежу.
Частые вопросы
Длиной ввинчиваемого конца. По ГОСТ 22032 он равен 1d и идёт в стальные и бронзовые детали, по ГОСТ 22034 и 22036 1,25d и 1,6d для чугуна, по ГОСТ 22038 и 22040 2d и 2,5d для лёгких сплавов. Чем мягче металл корпуса, тем длиннее конец.
Число 46 означает класс прочности 4.6. Код 016 означает цинковое покрытие с хроматированием толщиной 6 мкм по ГОСТ 1759.0-87.
Да. Пришлите размер, материал и количество, рассчитаем цену и срок.
Счёт, УПД и сертификат качества КРЕПИОН на партию: стандарт, марка стали, номер плавки, количество.
Аналоги и близкие стандарты: ГОСТ 22037-76 (то же, класс точности А). Прямого аналога DIN нет: DIN 938 (1d), DIN 939 (1,25d) и DIN 835 (2d) рассчитаны на другую длину ввинчиваемого конца.
