| Характеристика | Значение |
|---|---|
| Стандарт | ГОСТ 6402 |
| Исполнение | Н — нормальная |
| Аналог | DIN 127 — аналог по назначению (лента шире, ближе всего лёгкая Л; один в один с Л на М18, М30, М36–М48); DIN 7980 — гровер под винты с цилиндрической головкой |
| Группа | DIN 127 / ГОСТ 6402-70 |
| Диаметр | M16 |
| Отверстие | 16,3 мм |
| Толщина шайбы | 3,5 мм |
| Покрытие | без покрытия |
| Материал | 30Х13 |
| Единица | шт |
| Вес 1 шт | 5,91 г (взвешено) |
| Справочник | ГОСТ 6402-70 полностью → |
| Наличие | в наличии |
Шайба пружинная М16 ГОСТ 6402-70: отверстие 16,3 мм; сечение b × s: лёгкая Л 4,5 × 3,2, нормальная Н 3,5 × 3,5, тяжёлая Т 4,5 × 4,5, особо тяжёлая ОТ 5,0 × 5,0 мм.
| Отверстие d (min) | 16,3 мм, допуск +0,70 |
| Лёгкая Л: b × s | 4,5 × 3,2 мм |
| Нормальная Н: b × s | 3,5 × 3,5 мм |
| Тяжёлая Т: b × s | 4,5 × 4,5 мм |
| Особо тяжёлая ОТ: b × s | 5,0 × 5,0 мм |
| Высота развода h1 = 2s ± 15 % | Л 6,4 · Н 7,0 · Т 9,0 · ОТ 10,0 мм |
| Отгиб концов k (исп. 2, Л и Н), не более | 0,4 мм |
| Масса 1000 шт по ГОСТу (сталь) | Л 7,507 · Н 6,084 · Т 10,56 · ОТ 13,34 кг |
| Упругая сила (сталь 65Г) | Л 283 · Н 495 · Т 1509 · ОТ 2372 Н |

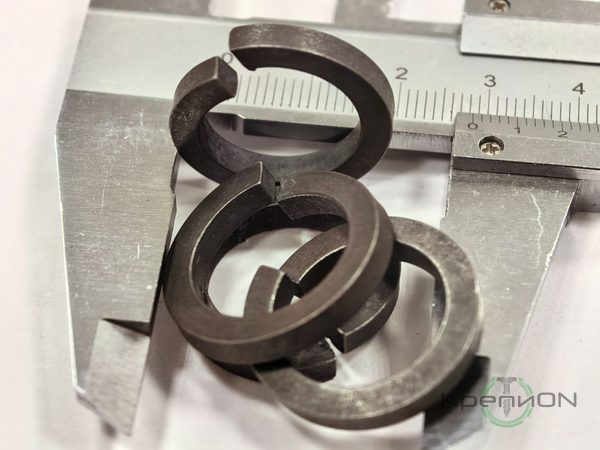

Шайба пружинная ГОСТ 6402-70 М16 нормальная, тип Н, из нержавеющей хромистой стали 30Х13. Обозначение по стандарту: Шайба 16 30Х13 ГОСТ 6402-70.
Размеры для М16 тип Н: внутренний диаметр 16,3 мм, сечение витка 3,5 на 3,5 мм. Подходит под болты и шпильки М16, гайку под ключ 24 мм.
Гровер М16 ставят в крупные нагруженные соединения: фланцы трубопроводов, опоры и рамы металлоконструкций, основания насосов и вентиляторов, крепление оборудования к фундаменту. Там, где есть вибрация, пружинная шайба держит натяг и не даёт гайке ослабнуть.
Из 30Х13 гровер выбирают, когда соединение работает на улице, в сырости или в цехе с мойкой оборудования. Обычный гровер из 65Г в таких местах ржавеет и теряет упругость, а 30Х13 служит годами.
Вопросы покупателей
Чем тип Н отличается от типа Т? У тяжёлого типа Т виток толще, для М16 сечение 4,5 на 4,5 мм. Тип Н подходит для большинства соединений, тип Т берут под сильную вибрацию.
Нужна ли плоская шайба под гровер? Если деталь мягкая или отверстие увеличенное, под гровер кладут плоскую шайбу ГОСТ 11371-78 или DIN 125, так виток не врезается в металл.
Какой аналог по DIN? DIN 127 B М16, по посадке шайбы взаимозаменяемы.
Гровер ГОСТ 6402-70 М16 30Х13 есть на складе КРЕПИОН в Санкт-Петербурге. Продаём поштучно и упаковками по 10 штук, работаем с организациями по безналичному расчёту, отгружаем самовывозом и доставкой. Телефон +7 (812) 331-46-67, сайт krepion.ru.
