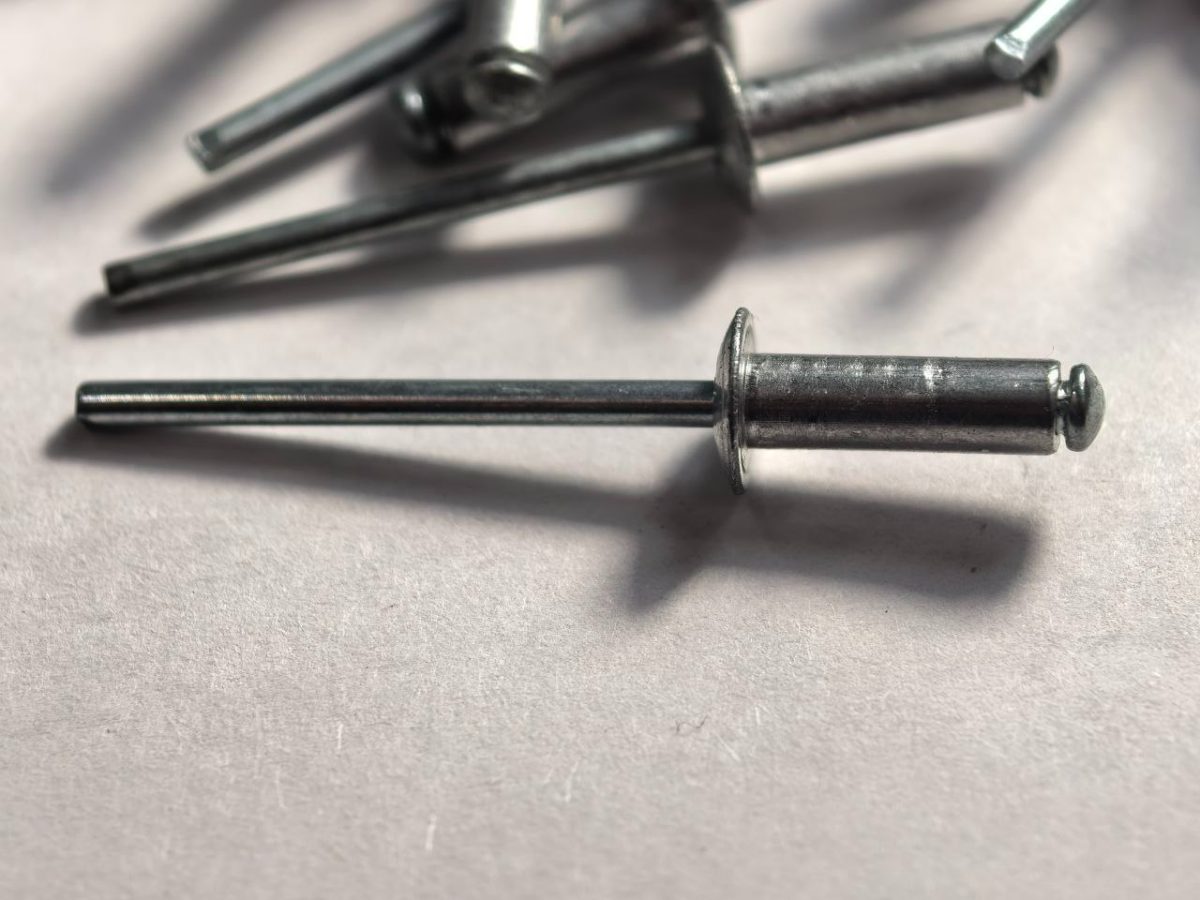

Заклепка вытяжная со стандартным бортом ISO 15977 4х12 алюминий/сталь — фото
Другие длины
Ø4×6 Ø4×8 Ø4×10 Ø4×12 Ø4×14 Ø4×16 Ø4×18 Ø4×20

ISO 15977 Заклепка вытяжная

Ø4 × 12 · гальв. цинк
☆☆☆☆☆Отзывов пока нетОставить отзыв
ISO 15977 4х12
заклепка вытяжная · Ø4 мм · длина 12 мм · алюминий/сталь · гальв. цинк
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу

В наличии на складе в Санкт-Петербурге: 45 шт — самовывоз в день заказа. Доставка в Москву и по России транспортными компаниями. Весь крепёж в наличии

ХарактеристикаЗначение
СтандартISO 15977
АналогDIN 7337 (прежнее обозначение того же изделия), ISO 15979 (стальное тело), ISO 15983 (нержавеющая)
ГруппаЗаклепка вытяжная ISO 15977 алюминий/сталь
ДиаметрØ4
Длина12 мм
Покрытиегальв. цинк
Материалалюминий/сталь
Единицашт
ФасовкаСклад Тореза: поштучно · Склад 1 С1-2: поштучно · Склад 2 С2-2: упаковка 1000 шт · Склад 3 С3-1: упаковка 1000 шт · Склад 3 С3-3: упаковка 1000 шт · Склад Регион Р2: упаковка 1000 шт
Вес 1 шт1,39 г (взвешено)
Наличиев наличии на складе в Санкт-Петербурге: 45 шт

Размеры по ISO 15977 — Ø4×12 (по тексту ISO 15977:2002)

Весь ISO 15977 →
Чертёж: Заклёпка вытяжная ISO 15977
Рисунок из ISO 15977:2002 (ГОСТ Р ИСО 15977-2017), оформление КРЕПИОН. Нажмите, чтобы открыть крупно

Заклёпка вытяжная Ø4×12 AlA/St, головка Ø6,9-8,4 мм, толщина пакета 6,5-8,5 мм, отверстие 4,1-4,2 мм.

Диаметр корпуса d4 мм (3,85-4,08)
Головка (борт) dk6,9-8,4 мм
Высота головки kне более 1,7 мм
Сердечник dmне более 2,45 мм, выступ p не менее 27 мм
Длина l12 мм (наибольшая 13)
Толщина пакета6,5-8,5 мм
Отверстие под заклёпку dh14,1-4,2 мм
Слепая длина bне более 17 мм
Срез, не менее850 Н (класс L), 1250 Н (класс H)
Растяжение, не менее1200 Н (класс L), 1800 Н (класс H)
Материалкорпус из алюминиевого сплава (AlA), сердечник стальной (St)

Размеры и нагрузки по ISO 15977:2002. Российский ГОСТ Р ИСО 15977-2017 идентичен ему. Толщина пакета рекомендуемая, нижнюю границу стандарт даёт как рекомендацию.

Отзывы

Загружаю…

Описание

Заклепка вытяжная со стандартным бортом ISO 15977 4х12 алюминий/сталь — Заклёпка ВЫТЯЖНАЯ (тяговая, «слепая») с плоской головкой: алюминиевое тело, стальной стержень. Ставится с одной стороны — заклёпочник тянет стержень, тело раздаётся с обратной стороны, стержень обрывается. Доступ ко второй стороне не нужен вовсе, этим она и берёт. Мягкое тело хорошо расклёпывается, стальной стержень даёт усилие. Вентиляция, обшивка, кузовной ремонт, вывески, электрощиты.

Аналоги и близкие стандарты: DIN 7337 (прежнее обозначение того же изделия), ISO 15979 (стальное тело), ISO 15983 (нержавеющая)

Вытяжные заклёпки — быстрое неразъёмное соединение листовых материалов. Алюминий, сталь, нержавейка, комбинированные.
