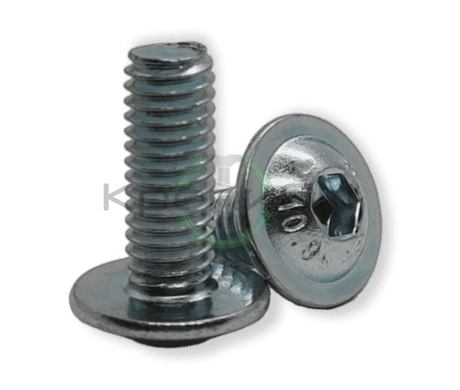

Винт с полукруглой головкой и внутренним шестигранником ISO 7380-2 М3х12 10.9 цинк — фото
Другие длины
M3×8 M3×10 M3×12

ISO 7380-2 Винт с полукруглой головкой и внутренним шестигранником

M3 × 12 · класс 10.9 · гальв. цинк
☆☆☆☆☆Отзывов пока нетОставить отзыв
ISO 7380-2 М3х12
винт с полукруглой головкой и внутренним шестигранником · резьба М3 · длина 12 мм · класс 10.9 · сталь · гальв. цинк
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартISO 7380-2
Исполнение2 — с буртиком (7380-2)
АналогГОСТ 28963-91 — только без фланца; исполнение с фланцем — ISO 7380-2
ГруппаISO 7380-2 (10.9)
ДиаметрM3
Длина12 мм
Шаг резьбы0,5 мм (крупный)
Класс прочности10.9
Покрытиегальв. цинк
Материалсталь
Единицашт
Наличиев наличии

Размеры по ISO 7380-2 — М3 (справочные данные)

Весь ISO 7380-2 →
Схема: Винт ISO 7380-2
Схема КРЕПИОН — нажмите, чтобы открыть крупно

Винт М3 с буртиком: dk — 5,2 мм, dc — 6,9 мм, высота k — 1,65 мм, шестигранник s — 2 мм.

РезьбаМ3, шаг 0,5 мм
Диаметр головки dk4,9–5,2 мм
Диаметр буртика dc6,32–6,9 мм
Высота головки k1,4–1,65 мм
Шестигранник под ключ s2 мм
Глубина шестигранника tот 1,04 мм

Справочные размеры по таблице издания 2011 г. (не текст стандарта). Длина L и класс прочности указаны в названии товара.

Отзывы

Загружаю…

Описание

Винт с полукруглой головкой и внутренним шестигранником ISO 7380-2 М3х12 10.9 цинк — Винт с полукруглой НИЗКОЙ головкой под внутренний шестигранник — головка ниже и шире, чем у DIN 912, выглядит аккуратно и не цепляет. Мебель, оборудование, декоративные и открытые узлы. Момент затяжки ниже, чем у цилиндрической головки: под большую нагрузку берут DIN 912.

Аналоги и близкие стандарты: ГОСТ 28963-91 — только без фланца; исполнение с фланцем — ISO 7380-2

Винты — резьбовой крепёж, который затягивают инструментом, а не гаечным ключом. С головкой под шлиц, крест или внутренний шестигранник (DIN 912, 7985, 965, 7991) — для прижимных и потайных соединений. Без головки, установочные (DIN 913, 914, 915, 916, 551, 553) — вворачиваются заподлицо и держат ступицу, шкив или кольцо на валу от проворота. Сталь и нержавейка А2/А4.
