| Характеристика | Значение |
|---|---|
| Стандарт | CLS |
| Группа | Гайка запрессовочная CLS |
| Диаметр | M3 |
| Шаг резьбы | 0,5 мм |
| Покрытие | без покрытия |
| Материал | нерж. А2 |
| Единица | шт, в упаковке 500 |
| Наличие | в наличии |

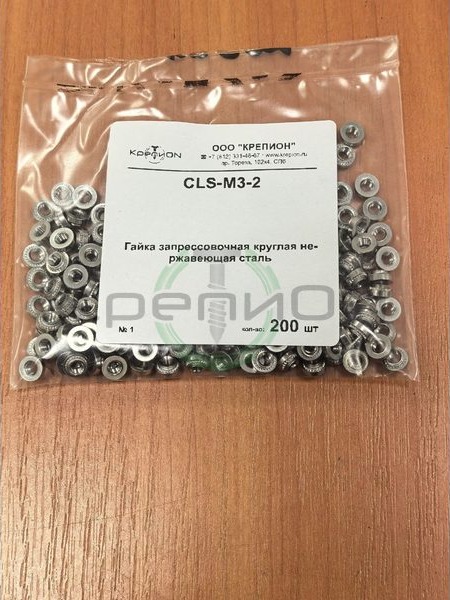

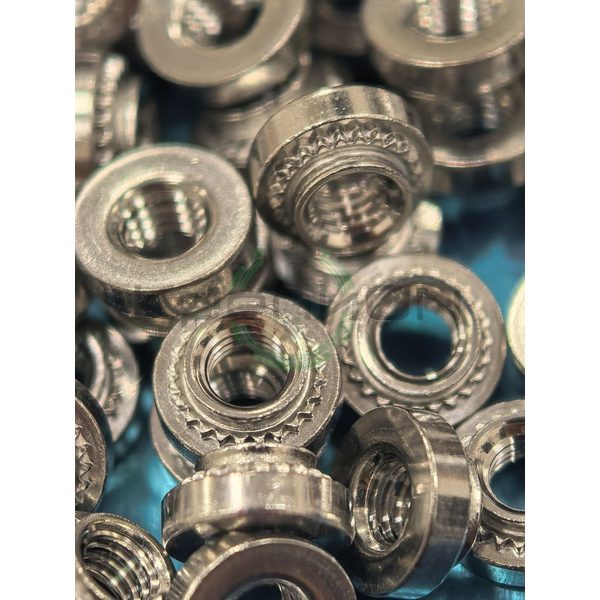

Гайка запрессовочная CLS-M3-2 с резьбой М3 из нержавеющей стали А2 (AISI 304) — крепёж для тонкого листа там, где резьбу нарезать негде, а сварка недопустима. Устанавливается прессом: гайку вдавливают в отверстие 4,22 мм, металл листа затекает в накатку юбки и запирает её намертво. Соединение неразъёмное — гайка не проворачивается при затяжке винта и не выдавливается из листа.
Код «2» в обозначении — это минимальная толщина листа 1,4 мм. Для более тонкого металла берут CLS-M3-1 (от 0,97 мм) или CLS-M3-0 (от 0,77 мм). Ошибка в коде — главная причина брака: в слишком тонком листе гайка не получит нужного зацепления и вырвется под нагрузкой.
Где применяют: корпуса приборов и электроники, электрошкафы и щиты автоматики, серверные стойки, панели управления, кожухи станков, вентиляционное и торговое оборудование. Везде, где нужна прочная резьба М3 в листе 1,4 мм и тоньше.
Материал — нержавеющая сталь 300-й серии (А2, AISI 304), пассивированная по ASTM A380. Не ржавеет во влажной среде, годится для пищевого и медицинского оборудования, для наружных конструкций.
Лист под установку должен быть мягче самой гайки: сталь, алюминий или нержавейка твёрдостью не выше HRB 70 (HB 125). В закалённую сталь запрессовочный крепёж не ставится.
Размеры: резьба М3х0,5 класса 6H, диаметр юбки 4,20 мм, отверстие в листе 4,22 мм, диаметр фланца 6,35 мм, высота юбки 1,38 мм, вес одной штуки 0,377 г. Минимальный отступ от центра отверстия до края листа — 4,8 мм.
Международного стандарта на запрессовочный крепёж не существует, обозначения системы PEM приняты как общие. Прямых аналогов по ГОСТ и DIN нет; ближайшие по назначению — приварные гайки DIN 928 и DIN 929, но они требуют сварки.
