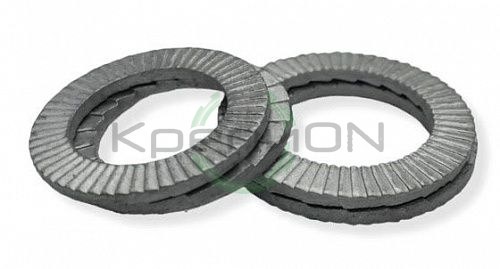

Шайба стопорная самоконтрящаяся DIN 25201 М20 цинк — фото

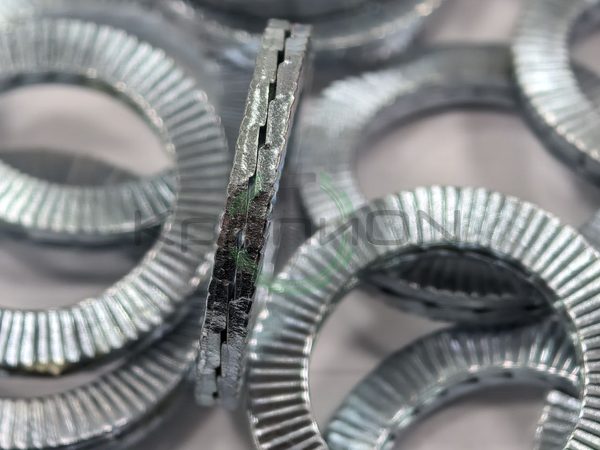

Фото 3 — листайте

DIN 25201 Шайба стопорная самоконтрящаяся

M20 · гальв. цинк
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 25201 М20
шайба стопорная самоконтрящаяся · под М20 · сталь · гальв. цинк
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу

В наличии на складе в Санкт-Петербурге: 15 шт — самовывоз в день заказа. Доставка в Москву и по России транспортными компаниями. Весь крепёж в наличии

ХарактеристикаЗначение
СтандартDIN 25201
АналогКонструкция Nord-Lock
ГруппаDIN 25201 Nord-lock
ДиаметрM20
Покрытиегальв. цинк
Материалсталь
Единицашт
Вес 1 шт9,28 г (взвешено)
Наличиев наличии на складе в Санкт-Петербурге: 15 шт

Размеры по DIN 25201 — M20 (каталог изготовителя)

Весь DIN 25201 →
Чертёж: Шайба DIN 25201
Схема КРЕПИОН. Нажмите, чтобы открыть крупно

Шайба M20 стопорная клиновая (пара): отверстие 21,4 мм, наружный диаметр 30,7 мм, толщина пары 3,4 мм.

Исполнениеобычное
Отверстие d121,4 мм
Наружный диаметр d230,7 мм
Толщина пары T3,4 мм (у другого изготовителя 3,7 мм)
Поставка и установкапарой, клиньями друг к другу, ребрами наружу
Материал по каталогусталь закаленная HRC 47-50, покрытие цинк-ламель
Массаоколо 9,5 кг на 1000 пар стальных
Аналог по ГОСТнет

Размеры по каталогу изготовителя клиновых шайб с пометкой DIN 25201. Материал и покрытие этой позиции указаны выше в характеристиках.

Отзывы

Загружаю…

Описание

Шайба стопорная самоконтрящаяся DIN 25201 М20 цинк — Шайба КЛИНОВАЯ САМОКОНТРЯЩАЯСЯ, ставится только ПАРОЙ. Снаружи радиальные зубья цепляются за гайку и за деталь, внутри — клиновые скосы. Стронуться гайка может лишь подняв клин, а подъём клина распирает соединение и увеличивает натяг. Держит там, где обычные стопоры сдаются: ударная и знакопеременная нагрузка.

Аналоги и близкие стандарты: Конструкция Nord-Lock

Шайбы — распределяют усилие затяжки и стопорят соединение: плоские DIN 125, увеличенные DIN 9021, пружинные (гроверы) DIN 127. Сталь оцинкованная и нержавеющая.
