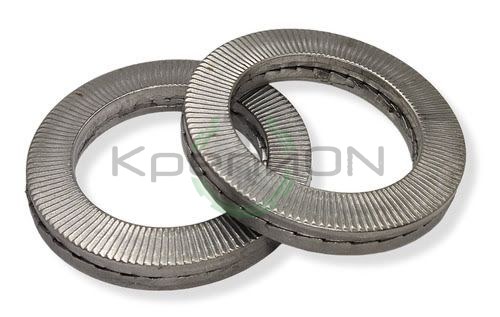

Шайба стопорная самоконтрящаяся DIN 25201 М42 А4 — фото

DIN 25201 Шайба стопорная самоконтрящаяся

M42 · класс А4 · без покрытия
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 25201 М42
шайба стопорная самоконтрящаяся · под М42 · нерж. А4 · без покрытия
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 25201
АналогКонструкция Nord-Lock
ГруппаDIN 25201 Nord-lock
ДиаметрM42
Класс прочностиА4
Покрытиебез покрытия
Материалнерж. А4
Единицашт
Наличиев наличии

Размеры по DIN 25201 — M42 (каталог изготовителя)

Весь DIN 25201 →
Чертёж: Шайба DIN 25201
Схема КРЕПИОН. Нажмите, чтобы открыть крупно

Шайба M42 стопорная клиновая (пара): отверстие 43,2 мм, наружный диаметр 63 мм, толщина пары 5,8 мм.

Исполнениеобычное
Отверстие d143,2 мм
Наружный диаметр d263 мм
Толщина пары T5,8 мм (у другого изготовителя 6,3 мм)
Поставка и установкапарой, клиньями друг к другу, ребрами наружу
Материал по каталогунержавеющая сталь, размеры те же, что у стальных
Массаоколо 79,7 кг на 1000 пар стальных
Аналог по ГОСТнет

Размеры по каталогу изготовителя клиновых шайб с пометкой DIN 25201. Материал и покрытие этой позиции указаны выше в характеристиках.

Отзывы

Загружаю…

Описание

Шайба стопорная самоконтрящаяся DIN 25201 М42 А4 — Шайба КЛИНОВАЯ САМОКОНТРЯЩАЯСЯ, ставится только ПАРОЙ. Снаружи радиальные зубья цепляются за гайку и за деталь, внутри — клиновые скосы. Стронуться гайка может лишь подняв клин, а подъём клина распирает соединение и увеличивает натяг. Держит там, где обычные стопоры сдаются: ударная и знакопеременная нагрузка.

Аналоги и близкие стандарты: Конструкция Nord-Lock

Шайбы — распределяют усилие затяжки и стопорят соединение: плоские DIN 125, увеличенные DIN 9021, пружинные (гроверы) DIN 127. Сталь оцинкованная и нержавеющая.
