| Характеристика | Значение |
|---|---|
| Стандарт | DIN 609 |
| Группа | DIN 609 |
| Диаметр | M20 |
| Длина | 90 мм |
| Класс прочности | 8.8 |
| Покрытие | без покрытия |
| Материал | Сталь |
| Единица | шт |
| Наличие | в наличии |

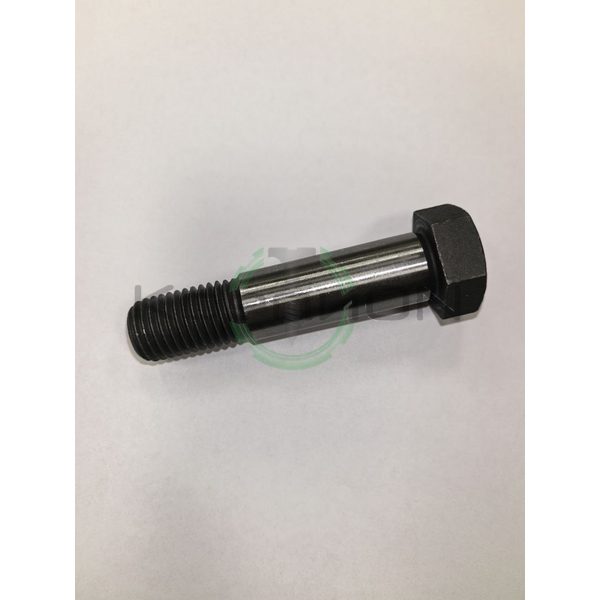

Болт стяжной призонный DIN 609 М20х90, класс прочности 8.8, сталь без покрытия — крепёж для отверстий из-под развёртки, устанавливается без зазора и работает на срез. Продажа поштучно и упаковками.
ЧТО ЭТО ЗА БОЛТ И ЗАЧЕМ ОН НУЖЕН
Призонный болт отличается от обычного тем, что его гладкая часть стержня толще резьбы: при резьбе М20 диаметр стержня составляет 21 мм. Отверстие в соединяемых деталях развёртывают точно в этот размер, и болт садится в него плотно, без зазора. Обычный болт М20 ставится в отверстие 22 мм и держит соединение только силой затяжки — за счёт трения между деталями. Как только нагрузка превышает силу трения, детали проскальзывают друг относительно друга, и болт начинает работать на срез кромкой отверстия, что быстро разбивает и отверстие, и сам крепёж.
Призонный болт снимает эту проблему. Он одновременно центрирует детали и воспринимает поперечную нагрузку всем сечением стержня. Соединение не теряет геометрию при знакопеременных и ударных нагрузках, поэтому такой крепёж применяют там, где смещение недопустимо.
ГДЕ ПРИМЕНЯЕТСЯ
Фланцевые и муфтовые соединения валов, корпуса и станины редукторов, посадочные узлы подшипниковых опор, соединения балок и рам строительной и дорожной техники, сельхозмашины, прессовое и металлургическое оборудование, узлы конвейеров. Часто применяется там, где сборку и разборку выполняют регулярно, а точность взаимного положения деталей должна сохраняться после каждой сборки.
ХАРАКТЕРИСТИКИ DIN 609 М20х90
Резьба: М20, крупный шаг 2,5 мм
Длина болта: 90 мм
Диаметр гладкого стержня: 21 мм
Длина резьбовой части: 30,5 мм
Длина гладкой части: около 59,5 мм
Размер под ключ: 30 мм
Высота головки: 12,5 мм
Диаметр описанной окружности головки: 32,95 мм
Класс прочности: 8.8
Материал: углеродистая сталь
Покрытие: без покрытия
Головка: шестигранная
Масса одного болта: около 0,3 кг
Клеймо класса прочности 8.8 нанесено на торце головки — соответствие можно проверить визуально при приёмке.
СТАНДАРТ DIN 609
Стандарт охватывает призонные болты с шестигранной головкой и длинной резьбовой цапфой диаметром от М8 до М42 и длиной от 25 до 200 мм, с крупной и мелкой метрической резьбой. Изготавливаются из стали классов прочности 5.6 и 8.8, а также из нержавеющей стали А2 и А4.
АНАЛОГИ И БЛИЗКИЕ СТАНДАРТЫ
DIN 610 — призонный болт с короткой резьбовой цапфой. Полный конструктивный аналог DIN 609, отличается только длиной резьбы: применяется, когда пакет деталей тоньше и длинная резьба не нужна.
DIN 7968 — призонный болт с шестигранной головкой для стальных строительных конструкций, поставляется в комплекте с гайкой.
DIN 7999 — высокопрочный призонный болт для стальных конструкций с увеличенным размером под ключ.
ГОСТ 7817-80 — российский стандарт на болт с шестигранной уменьшенной головкой и направляющим подголовком. Назначение то же самое: установка в отверстие из-под развёртки. Однако прямой заменой DIN 609 он не является — у ГОСТ 7817-80 головка уменьшенная, размер под ключ отличается, поэтому перед заменой необходимо сверять посадочные размеры и доступ инструмента к головке.
PN 82342 — польский аналог DIN 609.
Прямого стандарта ISO на призонный болт с длинной резьбовой цапфой не существует, поэтому в технической документации используют обозначение по DIN.
ЧТО ПОНАДОБИТСЯ ДОПОЛНИТЕЛЬНО
Гайка шестигранная М20 класса прочности 8 (ГОСТ 5915 или DIN 934) — класс гайки подбирается не ниже класса болта. Плоская шайба под М20 (ГОСТ 11371 или DIN 125). Для монтажа нужен ключ или головка на 30.
Отверстие под болт развёртывают в размер 21 мм. Забивать призонный болт в неподготовленное или перекошенное отверстие нельзя: повреждается посадочная поверхность стержня, и соединение теряет смысл. При сборке пакета деталей отверстия развёртывают в собранном виде, чтобы они совпали по оси.
ПОКРЫТИЕ И ЗАЩИТА

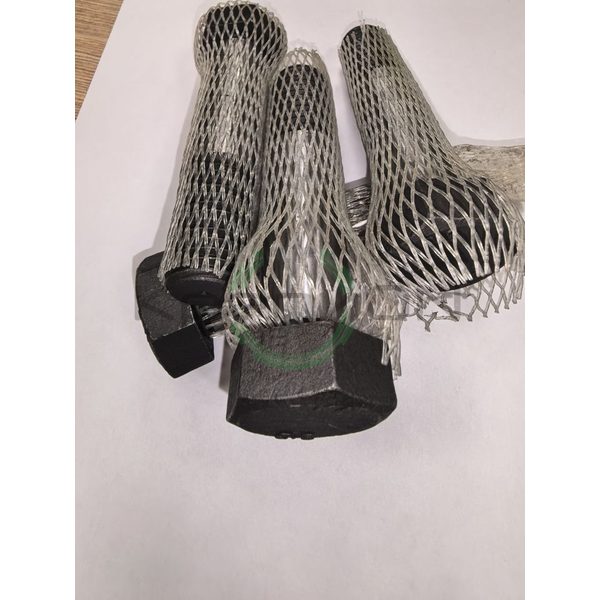

Болт поставляется без покрытия, с технологической консервацией. Для работы в помещении и внутри закрытых корпусов этого достаточно. При эксплуатации на открытом воздухе или во влажной среде болт требует дополнительной защиты — цинкования либо смазки при монтаже.
ПОКУПКА
Позиция доступна под заказ и в наличии по запросу. Возможна поставка других диаметров и длин по DIN 609, а также исполнений из нержавеющей стали А2 и А4. Для подбора аналога, уточнения сроков и цены на партию свяжитесь с менеджером.
