DIN 7991 Винт с потайной головкой и внутренним шестигранником

M10 × 40 · класс А2-70 · без покрытия
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 7991 М10х40
винт с потайной головкой и внутренним шестигранником · резьба М10 · длина 40 мм · класс А2-70 · нерж. А2 · без покрытия
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 7991
АналогISO 10642
ГруппаDIN 7991 нерж. А2
ДиаметрM10
Длина40 мм
Шаг резьбы1,5 мм (крупный)
Класс прочностиА2-70
Покрытиебез покрытия
Материалнерж. А2
Единицашт
ФасовкаСклад 3 С3-5: поштучно · Склад Регион Р1: поштучно · Склад Регион Р12: упаковка 205 шт · Склад Регион Р2: упаковка 100 шт · Склад Регион Р3: упаковка 50 шт
Наличиев наличии

Размеры по DIN 7991 — М10 (справочные данные)

Весь DIN 7991 →
Схема: Винт DIN 7991
Схема КРЕПИОН — нажмите, чтобы открыть крупно

Винт М10 с потайной головкой 90°: dk — 20 мм, высота k — 5,5 мм, шестигранник s — 6 мм.

РезьбаМ10, шаг 1,5 мм
Диаметр головки dk19,48–20 мм
Высота головки kдо 5,5 мм
Шестигранник под ключ s6 мм
Глубина шестигранника t4,4 мм
Длина резьбы b26 мм (при l ≤ 125)
Зенковка90°, под dk 20 мм

Справочные размеры DIN 7991 (издание 1986 г., отменён; вместо него — DIN EN ISO 10642, у которого головка крупнее). Длина L считается вместе с головкой и указана в названии товара.

Отзывы

Загружаю…

Описание

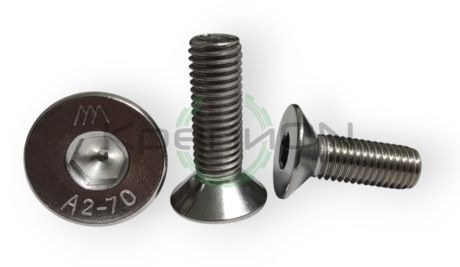

DIN 7991 Винт с потайной головкой и внутренним шестигранником М10х40 из нержавеющей стали A2

Винт с потайной головкой 90° и внутренним шестигранником, аналог ISO 10642. Резьба М10 с шагом 1,5 мм, длина 40 мм вместе с головкой, диаметр головки 20 мм, ключ-шестигранник 6 мм. Нержавеющая сталь A2, класс прочности А2-70. Без покрытия. Отгружаем со склада в Санкт-Петербурге, ближайшая дата в таблице складов выше.

Отгрузка за 2 рабочих дняСертификат качества с номером плавкиСчёт юрлицу с НДС 22 %Поставки по гособоронзаказу, 275-ФЗ

Как работает соединение

Схема соединения на винте DIN 7991 М10х40Винт с потайной головкой утоплен в зенковку детали заподлицо с поверхностью и ввёрнут в резьбовое отверстие корпуса. Длина l = 40 мм считается вместе с головкой, диаметр головки 20 мм.dk = 20 ммзенковка 90°шестигранник 6 ммl = 40 ммвместе с головкойМ10деталькорпус с резьбовым отверстием
В детали делают зенковку под 90°, головка садится в неё целиком и не выступает над поверхностью. Над винтом может ходить каретка, ложиться плита или ответная деталь. Затягивают ключом-шестигранником 6 мм.

Размеры по DIN 7991

РезьбаМ10, шаг 1,5 мм, поле допуска 6g
Длина40 мм
Класс прочностиА2-70
Диаметр головки dk20 мм
Высота головки k5,5 мм
Шестигранник под ключ s6 мм
Угол головки90°
Класс точностиA
Материалнержавеющая сталь A2, аналог AISI 304 и 08Х18Н10
Покрытиебез покрытия
Винт DIN 7991 М10х40 - А2-70
  • М10, резьба диаметром 10 мм с крупным шагом 1,5 мм
  • 40, длина винта вместе с головкой в миллиметрах
  • А2-70, нержавеющая сталь группы A2, предел прочности 700 МПа

Где применяют

Облицовка пищевого оборудования из нержавеющей стали на потайных винтах DIN 7991 заподлицо

Пищевое оборудование и чистые цеха

Облицовку, крышки и кожухи пищевых машин крепят потайными винтами из нержавейки. Головка стоит вровень с листом, на поверхности нет выступов, где копятся остатки продукта, и панель легко отмыть.

Нержавеющая сталь не ржавеет от воды и моющих средств, на обшивке не остаётся рыжих потёков. Для солёной воды, рассолов и хлорной мойки берут сталь A4.

Почему сталь A2

A2 это аустенитная нержавеющая сталь, аналог AISI 304 и отечественной 08Х18Н10. Она не ржавеет в воде, на улице и при мойке, немагнитна или слабо магнитна и не требует покрытия.

Класс A2-70 значит предел прочности 700 МПа и предел текучести 450 МПа. Для морской воды, рассолов и хлора берут сталь A4 с молибденом.

Для снабжения и закупок

Отгружаем со склада в Санкт-Петербурге, дата отгрузки по каждому складу в таблице выше. С партией идут счёт с НДС 22 %, УПД и сертификат качества. Работаем с предприятиями ОПК по 275-ФЗ, с заводами и ремонтными службами.

По России отправляем транспортной компанией. Большую партию или другой размер рассчитаем по спецификации.

Частые вопросы

Чем DIN 7991 отличается от ISO 10642?

Это один и тот же винт с потайной головкой и шестигранником. ISO 10642 заменил DIN 7991, допуски на головку немного разные, но для обычной сборки винты взаимозаменяемы.

Можно ли ставить DIN 7991 вместо DIN 912 на нагруженный узел?

Не всегда. Конусная головка опирается на зенковку и держит меньшую нагрузку, чем цилиндрическая головка DIN 912 того же размера. В силовые соединения, где нужна полная прочность класса, ставят DIN 912.

Что значит A2-70 в обозначении?

A2 это группа нержавеющей стали по ISO 3506, 70 означает предел прочности 700 МПа. Классов 8.8 и 10.9 у нержавеющего крепежа нет, его прочность пишут так.

Можно заказать другой размер или другую сталь?

Да. Пришлите размер, материал и количество, рассчитаем цену и срок.

Какие документы идут с партией?

Счёт, УПД и сертификат качества КРЕПИОН на партию: стандарт, марка стали, номер плавки, количество.

Аналоги и близкие стандарты: ISO 10642, ГОСТ Р ИСО 10642-2012. Близкий по виду ISO 14581 с потайной головкой под TORX.
