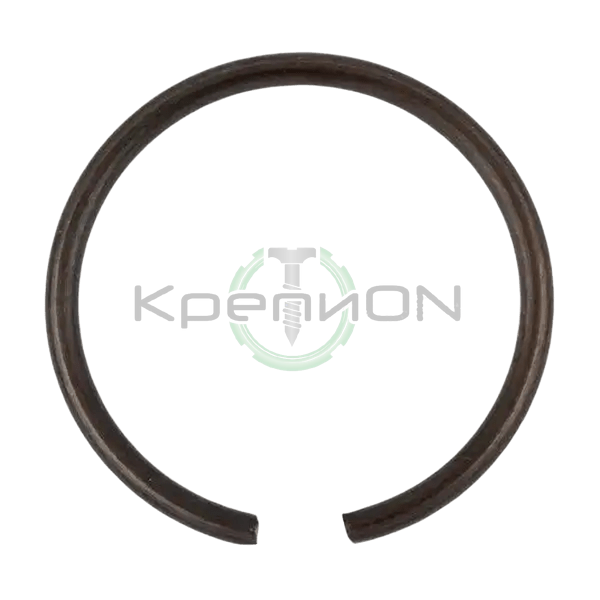

Кольцо стопорное круглого сечения DIN 7993 A / DIN 9925 d18 — фото

DIN 7993 A Кольцо стопорное круглого сечения

Ø18 · без покрытия
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 7993 A 18
кольцо стопорное круглого сечения · Ø18 мм · сталь · без покрытия
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 7993
ИсполнениеA — для вала
Аналог—
ГруппаDIN 7993 A / DIN 9925
Диаметр валаØ18
Покрытиебез покрытия
Материалсталь
Единицашт
ФасовкаСклад 3 С3-1: упаковка 500 шт · Склад 3 С3-3: упаковка 500 шт · Склад 3 С3-5: поштучно
Наличиев наличии

Размеры по DIN 7993 — для вала Ø18 мм (справочные данные)

Весь DIN 7993 →
Чертёж: Кольцо стопорное DIN 7993
Рисунок по каталогу Seeger к DIN 9925/9926 в оформлении КРЕПИОН — нажмите, чтобы открыть крупно

Кольцо стопорное для вала Ø18 мм из круглой проволоки 1,6 мм, канавка Ø16,4 мм.

ФормаA, на вал
Диаметр вала18 мм
Проволока1,6 мм
Кольцо внутри в свободном состоянии15,8-16,2 мм
Канавкадно Ø16,4 мм, глубина 0,8 мм, радиус 0,9 мм
Массаоколо 0,83 г
Действующий стандартDIN 9925

Справочные размеры DIN 7993 (издание 1970 г., отозван, сейчас DIN 9925 для вала и DIN 9926 для отверстия). Пружинная проволока, кольцо держит лёгкую осевую нагрузку.

Отзывы

Загружаю…

Описание

Кольцо стопорное круглого сечения DIN 7993 A / DIN 9925 d18 — Кольцо стопорное КРУГЛОГО СЕЧЕНИЯ из пружинной проволоки. Дешевле штампованных DIN 471 и DIN 472, ставится в канавку без ушек и не выступает над поверхностью. Расплата — снимать сложнее, съёмник не зацепить, и нагрузку держит меньшую. Есть исполнения и на вал, и в отверстие.

Аналоги и близкие стандарты: —

Стопорные кольца — осевая фиксация на валу (DIN 471) и в отверстии (DIN 472). Пружинная сталь, фосфатирование.
