| Характеристика | Значение |
|---|---|
| Стандарт | DIN 934 |
| Аналог | ISO 4032 (выше; ключ у М10, М12, М14, М22 — 16, 18, 21, 34 мм); ГОСТ 5915-70 — допускает высоту DIN 934, кроме М14 и М24; ГОСТ 5927-70 (класс А) — только до М16, кроме М14 |
| Группа | Гайка DIN 934 / ГОСТ 5927-70 ( 12.0 ) |
| Диаметр | M22 |
| Покрытие | оксид |
| Материал | сталь |
| Единица | шт |
| Справочник | ГОСТ 5915-70 полностью → |
| Наличие | в наличии |
Гайка М22 DIN 934 (аналог ГОСТ 5915-70): размер под ключ 32 мм — по приложению 2 ГОСТа (по таблице 34), высота DIN 934 — 18 мм (по таблице ГОСТа 19,8, допускается не менее 0,8d).
| Шаг резьбы P | 2,5 (мелкий — 1,5) мм |
| Размер под ключ S | 34 мм (допускается 32 — прил. 2) |
| Высота гайки m | у DIN 934 — 18 мм, по таблице ГОСТа 19,8 мм; ГОСТ допускает не менее 0,8d = 17,6 мм |
| Диаметр описанной окружности e, не менее | 37,3 мм (при S32 — 35,0) |
| Диаметр опорной поверхности dw, не менее | 31,4 мм (при S32 — 29,5) |
| Диаметр фаски отверстия da | 22–23,8 мм |
| Исполнения | 1 — фаски с двух сторон; 2 — фаска с одной стороны; 3 — с опорным буртиком |
Материал и покрытие в обозначении — по ГОСТ 1759.0-87: «.21» — группа нержавеющей стали, «.58» — класс прочности 5.8, «.019» — цинк хроматированный 9 мкм, нет кода — нет покрытия. Расшифровать обозначение →
В России ГОСТ 5915-70 с 01.01.2020 применяется только для продукции по гособоронзаказу (приказ Росстандарта № 1487-ст); для остальной — ГОСТ ISO 4032-2014 и 8673-2014. Статус и изменения →

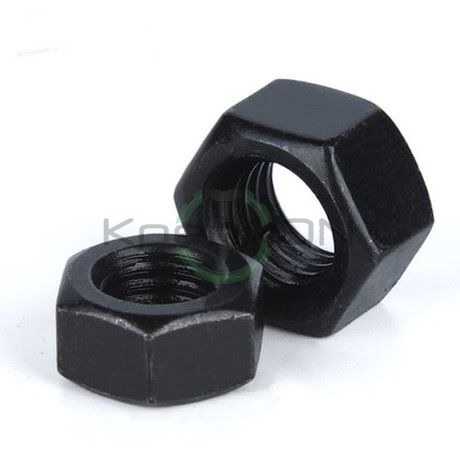

Гайка шестигранная DIN 934 / ГОСТ 5915-70 М22 ( 12.0 ) ОКС — Стандартная шестигранная гайка — базовый ответный элемент болтам и шпилькам по всей резьбовой линейке.
Аналоги и близкие стандарты: ISO 4032 (выше; ключ у М10, М12, М14, М22 — 16, 18, 21, 34 мм); ГОСТ 5915-70 — допускает высоту DIN 934, кроме М14 и М24; ГОСТ 5927-70 (класс А) — только до М16, кроме М14
Гайки — ответный элемент болтов и шпилек: шестигранные DIN 934, самоконтрящиеся DIN 985, а также фланцевые, колпачковые и барашковые. Диаметры М3–М48, сталь и нержавейка.
