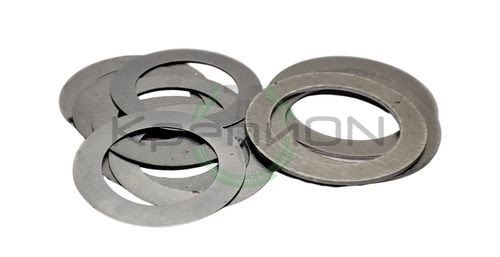

Шайба регулировочная (проставка) DIN 988 14х20х0,25 — фото

DIN 988 Шайба регулировочная (проставка)

M14 · сталь
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 988 М14
шайба регулировочная (проставка) · под М14 · толщина 0,25 мм · сталь
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 988
АналогDIN 471, DIN 472 — стопорные кольца того же узла
ГруппаDIN 988
ДиаметрM14
Наружный диаметр20 мм
Толщина шайбы0,25 мм
Материалсталь
Единицашт
Наличиев наличии

Размеры по DIN 988 — Ø14×20 (по тексту DIN 988)

Весь DIN 988 →
Чертёж: Шайба DIN 988
Рисунок по стандарту в оформлении КРЕПИОН. Нажмите, чтобы открыть крупно

Шайба Ø14×20 регулировочная: отверстие 14 мм, наружный диаметр 20 мм.

Отверстие d114 мм (от 14,05 до 14,23, D12)
Наружный диаметр d220 мм (от 19,725 до 19,935, d12)
Толщины регулировочных0,1, 0,15, 0,2, 0,3, 0,5, 1, 1,1, 1,2, 1,3, 1,4, 1,5, 1,6, 1,7, 1,8, 1,9, 2 мм. Наибольшая толщина равна номиналу, допуск в минус 0,03-0,05 мм
Толщина 0,25 ммв DIN 988 такой толщины нет, ближайшие 0,2 и 0,3 мм. Шайбу выпускают сверх стандарта
Опорная шайба (S) этого размератолщина 1,5 мм, закаленная 440-500 HV
Материал по стандартусталь St 2 K 50 (регулировочные), пружинная сталь (опорные)
Назначениевыбрать осевой люфт под стопорным кольцом

Размеры по таблицам DIN 988. Толщина этой позиции указана выше в характеристиках.

Отзывы

Загружаю…

Описание

Шайба регулировочная (проставка) DIN 988 14х20х0,25 — Шайба РЕГУЛИРОВОЧНАЯ (дистанционная), тонкая, точной толщины. Усилие не распределяет — набором таких шайб выставляют осевой зазор и подгоняют размер по месту: подшипниковые узлы, валы, посадочные места. Продаётся набором толщин.

Аналоги и близкие стандарты: DIN 471, DIN 472 — стопорные кольца того же узла

Шайбы — распределяют усилие затяжки и стопорят соединение: плоские DIN 125, увеличенные DIN 9021, пружинные (гроверы) DIN 127. Сталь оцинкованная и нержавеющая.

Опт и розница со склада, отгрузка в день заказа, доставка по всей России. Телефон: +7 (812) 331-46-67.
