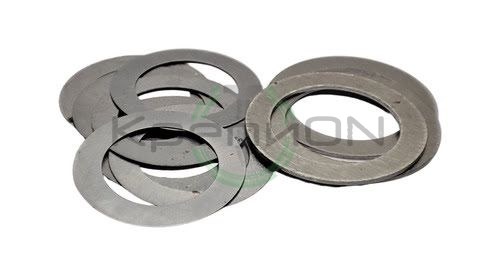

Шайба регулировочная (проставка) DIN 988 16х22х1 — фото

DIN 988 Шайба регулировочная (проставка)

M16 · сталь
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 988 М16
шайба регулировочная (проставка) · под М16 · толщина 1 мм · сталь
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 988
АналогDIN 471, DIN 472 — стопорные кольца того же узла
ГруппаDIN 988
ДиаметрM16
Наружный диаметр22 мм
Толщина шайбы1 мм
Материалсталь
Единицашт
ФасовкаСклад 2 С2-1: упаковка 200 шт · Склад 3 С3-1: упаковка 200 шт · Склад 3 С3-3: упаковка 200 шт · Склад 3 С3-5: поштучно · Склад Регион Р1: поштучно · Склад Регион Р6: упаковка 200 шт
Наличиев наличии

Размеры по DIN 988 — Ø16×22 (по тексту DIN 988)

Весь DIN 988 →
Чертёж: Шайба DIN 988
Рисунок по стандарту в оформлении КРЕПИОН. Нажмите, чтобы открыть крупно

Шайба Ø16×22 регулировочная: отверстие 16 мм, наружный диаметр 22 мм.

Отверстие d116 мм (от 16,05 до 16,23, D12)
Наружный диаметр d222 мм (от 21,725 до 21,935, d12)
Толщины регулировочных0,1, 0,15, 0,2, 0,3, 0,5, 1, 1,1, 1,2, 1,3, 1,4, 1,5, 1,6, 1,7, 1,8, 1,9, 2 мм. Наибольшая толщина равна номиналу, допуск в минус 0,03-0,05 мм
Опорная шайба (S) этого размератолщина 1,5 мм, закаленная 440-500 HV
Материал по стандартусталь St 2 K 50 (регулировочные), пружинная сталь (опорные)
Назначениевыбрать осевой люфт под стопорным кольцом

Размеры по таблицам DIN 988. Толщина этой позиции указана выше в характеристиках.

Отзывы

Загружаю…

Описание

Шайба регулировочная (проставка) DIN 988 16х22х1 — Шайба РЕГУЛИРОВОЧНАЯ (дистанционная), тонкая, точной толщины. Усилие не распределяет — набором таких шайб выставляют осевой зазор и подгоняют размер по месту: подшипниковые узлы, валы, посадочные места. Продаётся набором толщин.

Аналоги и близкие стандарты: DIN 471, DIN 472 — стопорные кольца того же узла

Шайбы — распределяют усилие затяжки и стопорят соединение: плоские DIN 125, увеличенные DIN 9021, пружинные (гроверы) DIN 127. Сталь оцинкованная и нержавеющая.

Опт и розница со склада, отгрузка в день заказа, доставка по всей России. Телефон: +7 (812) 331-46-67.
