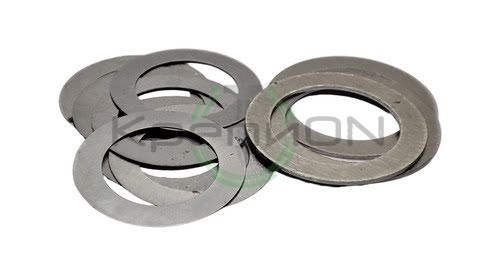

Шайба регулировочная (проставка) DIN 988 4х8х0,1 — фото

DIN 988 Шайба регулировочная (проставка)

M4 · сталь
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 988 М4
шайба регулировочная (проставка) · под М4 · толщина 0,1 мм · сталь
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 988
ГруппаDIN 988
Посадочный диаметр4 мм
Отверстие4 мм
Наружный диаметр8 мм
Толщина шайбы0,1 мм
Материалсталь
Единицашт
ФасовкаСклад 3 С3-1: упаковка 1000 шт · Склад 3 С3-3: упаковка 1000 шт · Склад 3 С3-5: поштучно · Склад Регион Р1: поштучно
Наличиев наличии

Размеры по DIN 988 — Ø4×8 (по тексту DIN 988)

Весь DIN 988 →
Чертёж: Шайба DIN 988
Рисунок по стандарту в оформлении КРЕПИОН. Нажмите, чтобы открыть крупно

Шайба Ø4×8 регулировочная: отверстие 4 мм, наружный диаметр 8 мм.

Отверстие d14 мм (от 4,03 до 4,15, D12)
Наружный диаметр d28 мм (от 7,81 до 7,96, d12)
Толщины регулировочных0,1, 0,15, 0,2, 0,3, 0,5, 1, 1,1, 1,2, 1,3, 1,4, 1,5, 1,6, 1,7, 1,8, 1,9, 2 мм. Наибольшая толщина равна номиналу, допуск в минус 0,03-0,05 мм
Опорная шайба (S) этого размератолщина 1 мм, закаленная 440-500 HV
Материал по стандартусталь St 2 K 50 (регулировочные), пружинная сталь (опорные)
Назначениевыбрать осевой люфт под стопорным кольцом

Размеры по таблицам DIN 988. Толщина этой позиции указана выше в характеристиках.

Отзывы

Загружаю…

DIN 988 · Ø4

сталь

Плоская кольцевая шайба задаёт осевое положение детали. Толщину подбирают по измеренному зазору и допустимому осевому ходу узла. Материал — сталь. Покрытие в карточке не указано.

Шайбу надевают на гладкую часть вала. Обе плоскости должны прилегать к опорным торцам.

Форма и установка

Параллельные торцыØ8 ммØ4 ммТолщина s = 0,1 мм
