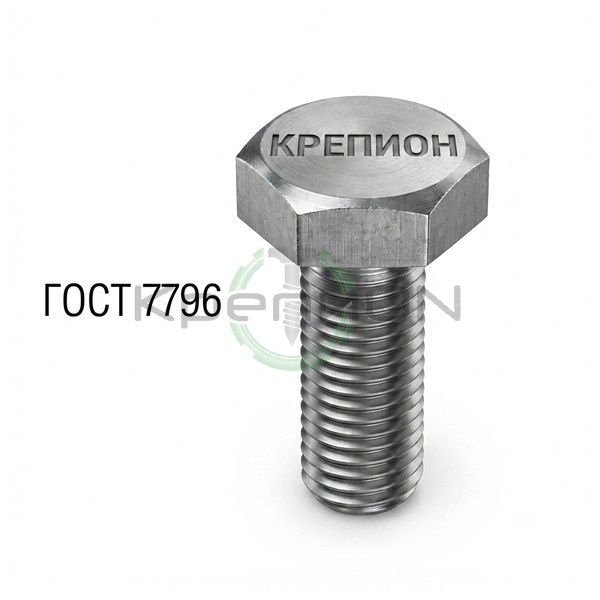

ГОСТ 7796 Болт с шестигранной уменьшенной головкой

M16 × 80 · класс 5.8 · без покрытия
☆☆☆☆☆Отзывов пока нетОставить отзыв
ГОСТ 7796 М16х80
болт с шестигранной уменьшенной головкой · резьба М16 · длина 80 мм · класс 5.8 · сталь · без покрытия
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартГОСТ 7796
АналогГОСТ 7808-70 (то же, класс точности А)
ГруппаГОСТ 7796-70 (5.8)
ДиаметрM16
Длина80 мм
Шаг резьбы2 мм (крупный)
Класс прочности5.8
Покрытиебез покрытия
Материалсталь
Единицашт
ФасовкаСклад 2 С2-1: коробка 25 кг ≈ 169 шт
СправочникГОСТ 7796-70 полностью →
Наличиепод заказ

Размеры по ГОСТ 7796-70 — М16×80

Весь ГОСТ 7796-70 →
Чертёж: Болт ГОСТ 7796-70
Чертёж по ГОСТ 7796-70 — нажмите, чтобы открыть крупно

Болт М16×80 ГОСТ 7796-70: размер под ключ 22 мм (уменьшенная головка), высота головки 9 мм, резьба — с гладкой частью стержня у головки, масса 1000 шт — 151,6 кг.

Шаг резьбы P2 (мелкий — 1,5) мм
Размер под ключ S (уменьшенный)22 мм
Высота головки k9 мм
Диаметр описанной окружности e, не менее23,9 мм
Резьба при длине 80 ммс гладкой частью стержня у головки
Масса 1000 шт (сталь)151,6 кг · 1 шт ≈ 151,6 г

Материал и покрытие в обозначении — по ГОСТ 1759.0-87: «.21» — группа нержавеющей стали, «.58» — класс прочности 5.8, «.019» — цинк хроматированный 9 мкм, нет кода — нет покрытия. Расшифровать обозначение →

Отзывы

Загружаю…

Описание

ГОСТ 7796-70 Болт М16х80 с уменьшенной шестигранной головкой из стали класса прочности 5.8

Болт с шестигранной уменьшенной головкой, класс точности В. Резьба М16 с шагом 2 мм, длина 80 мм, головка под ключ 22 мм. Сталь класса прочности 5.8. Без покрытия. Отгружаем со склада в Санкт-Петербурге, ближайшая дата в таблице складов выше.

Отгрузка за 2 рабочих дняСертификат качества с номером плавкиСчёт юрлицу с НДС 22 %Поставки по гособоронзаказу, 275-ФЗ

Как работает соединение

Схема соединения на болте ГОСТ 7796-70 М16х80Болт с уменьшенной головкой под ключ 22 мм проходит через гладкие отверстия двух деталей и затянут гайкой с шайбой. Длина болта без головки l = 80 мм.l = 80 ммдлина без головкиS = 22 мм под ключМ16детальоснованиегайка и шайбауменьшенная головка
Болт проходит через гладкие отверстия деталей и затягивается гайкой. Уменьшенная головка занимает меньше места и встаёт туда, где обычная упирается в стенку, ребро или соседний болт.

Размеры по ГОСТ 7796-70

РезьбаМ16, шаг 2 мм, поле допуска 6g
Длина80 мм
Класс прочности5.8
Размер под ключ S22 мм
Класс точностиВ
Материалсталь
Покрытиебез покрытия
Болт М16-6gх80.58 ГОСТ 7796-70
  • М16, резьба диаметром 16 мм с крупным шагом
  • 6g, поле допуска резьбы
  • 80, длина болта без головки в миллиметрах
  • 58, класс прочности 5.8

Где применяют

Болты с уменьшенной шестигранной головкой ГОСТ 7796 в тесном месте у ребра станины станка

Станки, электрощиты, металлоконструкции

Болты с уменьшенной головкой ставят в тесных местах: у стенок корпусов, рядом с рёбрами жёсткости, в рядах болтов с маленьким шагом. Головку под ключ 22 мм берёт обычный рожковый или торцевой ключ из любого набора.

Цинк для помещений и навесов

Гальванический цинк защищает болт в цехе, щите и под навесом. На улице, в сырости и у воды такой болт меняют на горячий цинк или нержавеющую сталь.

Для снабжения и закупок

Отгружаем со склада в Санкт-Петербурге, дата отгрузки по каждому складу в таблице выше. С партией идут счёт с НДС 22 %, УПД и сертификат качества. Работаем с предприятиями ОПК по 275-ФЗ, с заводами и ремонтными службами.

По России отправляем транспортной компанией. Большую партию или другой размер рассчитаем по спецификации.

Частые вопросы

Зачем нужна уменьшенная головка?

Чтобы болт встал там, где обычной головке не хватает места, и затягивался ключом меньшего размера. Резьба и класс прочности у болта ГОСТ 7796 такие же, как у ГОСТ 7798.

Можно заказать другой размер или другую сталь?

Да. Пришлите размер, материал и количество, рассчитаем цену и срок.

Какие документы идут с партией?

Счёт, УПД и сертификат качества КРЕПИОН на партию: стандарт, марка стали, номер плавки, количество.

Аналоги и близкие стандарты: ГОСТ 7798-70, DIN 933 и ISO 4017 с головкой обычного размера. Прямого аналога DIN с уменьшенной головкой нет.
