| Характеристика | Значение |
|---|---|
| Стандарт | DIN 933 |
| Аналог | ISO 4017; короткие болты — ГОСТ 7805-70 и ГОСТ 7798-70 (резьба на всю длину по таблице 2 ГОСТа) |
| Группа | DIN 933 ( 10.9 ) |
| Диаметр | M8 |
| Длина | 14 мм |
| Шаг резьбы | 1,25 мм (крупный) |
| Класс прочности | 10.9 |
| Покрытие | гальв. цинк |
| Материал | сталь |
| Единица | шт, в упаковке 100 |
| Вес 1 шт | 10 г (взвешено) · упаковка 100 шт — 1 кг |
| Справочник | ГОСТ 7805-70 полностью → |
| Наличие | в наличии |
Болт М8×14 DIN 933 (размеры по ГОСТ 7805-70): размер под ключ 13 мм, высота головки 5,3 мм, резьба — на всю длину стержня, масса 1000 шт — 10,85 кг.
| Шаг резьбы P | 1,25 (мелкий — 1) мм |
| Класс точности | А (повышенной точности) |
| Размер под ключ S | 13 мм |
| Высота головки k | 5,3 мм |
| Диаметр описанной окружности e, не менее | 14,4 мм |
| Исполнения | 1 — обычное; 2 — отверстие в стержне ⌀2,0; 3 — отверстия в головке ⌀2,5; 4 — лунка на торце |
| Резьба при длине 14 мм | на всю длину стержня |
| Масса 1000 шт (сталь) | 10,85 кг · 1 шт ≈ 10,85 г |
Материал и покрытие в обозначении — по ГОСТ 1759.0-87: «.21» — группа нержавеющей стали, «.58» — класс прочности 5.8, «.019» — цинк хроматированный 9 мкм, нет кода — нет покрытия. Расшифровать обозначение →
В России ГОСТ 7805-70 применяется только для продукции по гособоронзаказу (приказ Росстандарта от 05.05.2015 № 316-ст); для остальной — ГОСТ Р ИСО 4014-2013 и 4017-2013. Статус и изменения →

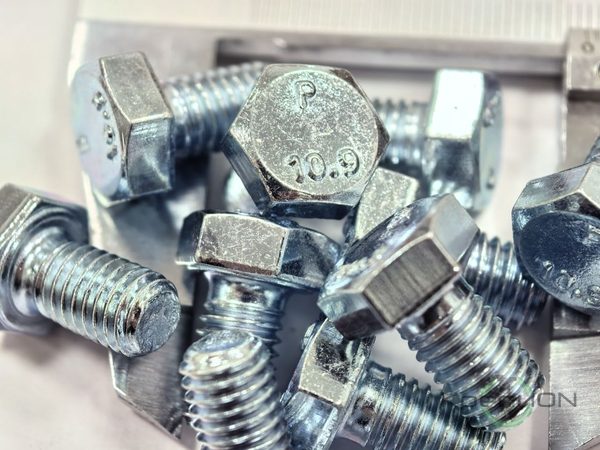

Болт DIN 933 М8х14 класса прочности 10.9 с цинковым покрытием. Головка шестигранная, резьба метрическая с крупным шагом 1,25 мм нарезана по всей длине стержня. Международный аналог ISO 4017, российские аналоги ГОСТ 7798-70 нормальной точности и ГОСТ 7805-70 повышенной точности.
Размеры по DIN 933 для М8: размер под ключ 13 мм, высота головки 5,3 мм, длина стержня 14 мм. Ключ на 13 тот же, что и у болта ГОСТ 7798-70, менять инструмент не придётся.
Класс 10.9 значит, что временное сопротивление металла не ниже 1040 МПа, а предел текучести не ниже 940 МПа. Это высокопрочный крепёж. Его ставят там, где болт 8.8 не держит нагрузку: станины станков, редукторы, крепление двигателей и насосов, узлы спецтехники. Момент затяжки для М8 10.9 около 36 Н·м при коэффициенте трения 0,12.
Цинк защищает болт в помещении и под навесом. Болты 10.9 после гальванического цинкования обязательно проходят обезводороживание, иначе под нагрузкой возможна водородная хрупкость и обрыв головки. Для улицы и агрессивной среды берите горячий цинк или нержавейку.
Вопросы покупателей
Чем DIN 933 отличается от DIN 931? У DIN 933 резьба по всей длине, у DIN 931 под головкой остаётся гладкая часть стержня.
Можно заменить DIN 933 М8х14 на ГОСТ 7798-70? Да. Резьба, ключ и длина совпадают, при длине 14 мм резьба у болта по ГОСТ тоже идёт до головки.
Подойдёт ли обычная гайка? Под болт 10.9 нужна гайка класса 10, например DIN 934 или ГОСТ 5915-70 класса 10.
Болт DIN 933 М8х14 10.9 цинк есть на складе КРЕПИОН в Санкт-Петербурге. Продаём поштучно и упаковками, работаем с организациями по безналичному расчёту, отгружаем самовывозом и доставкой. Телефон +7 (812) 331-46-67, сайт krepion.ru.
