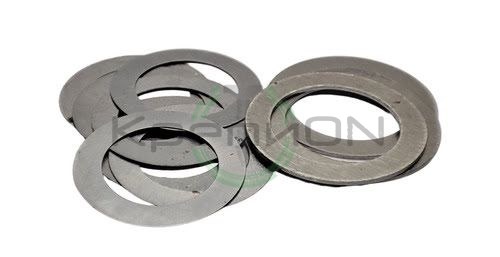

Шайба регулировочная (проставка) DIN 988 16х22х0,25 — фото

DIN 988 Шайба регулировочная (проставка)

M16 · сталь
☆☆☆☆☆Отзывов пока нетОставить отзыв
DIN 988 М16
шайба регулировочная (проставка) · под М16 · толщина 0,25 мм · сталь
Сертификат соответствия — запросить
самовывоз
Тореза 102к4
ТК по РФ
2–10 дней
счёт юрлицу
по запросу
ХарактеристикаЗначение
СтандартDIN 988
ГруппаDIN 988
Посадочный диаметр16 мм
Отверстие16 мм
Наружный диаметр22 мм
Толщина шайбы0,25 мм
Материалсталь
Единицашт
Наличиев наличии

Размеры по DIN 988 — Ø16×22 (по тексту DIN 988)

Весь DIN 988 →
Чертёж: Шайба DIN 988
Рисунок по стандарту в оформлении КРЕПИОН. Нажмите, чтобы открыть крупно

Шайба Ø16×22 регулировочная: отверстие 16 мм, наружный диаметр 22 мм.

Отверстие d116 мм (от 16,05 до 16,23, D12)
Наружный диаметр d222 мм (от 21,725 до 21,935, d12)
Толщины регулировочных0,1, 0,15, 0,2, 0,3, 0,5, 1, 1,1, 1,2, 1,3, 1,4, 1,5, 1,6, 1,7, 1,8, 1,9, 2 мм. Наибольшая толщина равна номиналу, допуск в минус 0,03-0,05 мм
Толщина 0,25 ммв DIN 988 такой толщины нет, ближайшие 0,2 и 0,3 мм. Шайбу выпускают сверх стандарта
Опорная шайба (S) этого размератолщина 1,5 мм, закаленная 440-500 HV
Материал по стандартусталь St 2 K 50 (регулировочные), пружинная сталь (опорные)
Назначениевыбрать осевой люфт под стопорным кольцом

Размеры по таблицам DIN 988. Толщина этой позиции указана выше в характеристиках.

Отзывы

Загружаю…

DIN 988 · Ø16

сталь

Плоская кольцевая шайба задаёт осевое положение детали. Толщину подбирают по измеренному зазору и допустимому осевому ходу узла. Материал — сталь. Покрытие в карточке не указано.

Шайбу надевают на гладкую часть вала. Обе плоскости должны прилегать к опорным торцам.

Форма и установка

Параллельные торцыØ22 ммØ16 ммТолщина s = 0,25 мм

Где применяют

  1. Шайба у торца ступицы шестерни на гладком валу. На валу диаметром 16 мм шайбу подводят к торцу ступицы, чтобы выставить деталь вдоль оси. Шайба толщиной 0,25 мм занимает соответствующую часть измеренного промежутка.
  2. При замене втулки направляющего ролика измеряют расстояние до стопора. Шайба заполняет часть зазора и помогает сохранить заданную дорожку движения ленты.
  3. В опоре вала шайбу ставят только на предусмотренное чертежом кольцо подшипника. Наружный диаметр проверяют по посадочному месту, чтобы кромка не касалась сепаратора.

Толщина 0,1 мм · сталь · покрытие не указано

Толщина 0,2 мм · сталь · покрытие не указано

Толщина 0,5 мм · сталь · покрытие не указано

Толщина 1 мм · сталь · покрытие не указано
